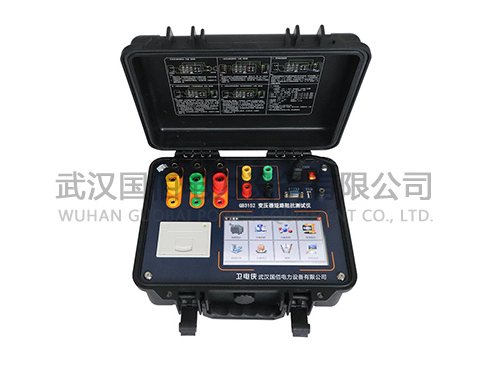

本文針對電力變壓器測試領域的技術需求，詳細解析GB3152短路電阻測試儀的技術原理、功能特點及其在變壓器綜合參數測試中的應用。通過對其六路同步采樣架構、向量計算算法及多模態測試功能的深入探討，為技術人員提供設備選型與測試優化的理論依據。

一、技術原理與架構創新

1.六路同步交流采樣系統
       采用六通道24bit同步AD轉換器（采樣率125kS/s），實現三相電壓、電流信號的相位同步采集，有效消除傳統分時采樣造成的相位誤差。通過FPGA控制的數字抗混疊濾波器，將基波頻率范圍限定在45-65Hz，信噪比達到80dB以上。

2.電壓向量計算技術
基于Clarke變換的三相電壓向量合成算法，建立式(1)的數學模型：
V_line = √3 × (V_phase × e^(j30°))
通過DSP進行實時FFT運算（4096點），精確提取基波分量相位信息，線電壓測量誤差較傳統方法降低0.15%。

二、核心功能與技術指標

1.多模態測試能力

短路阻抗測試：支持IEC60076-5標準要求的0.5Un~1.5Un多電壓點掃描

零序阻抗測試：采用三相串聯法，施加3I0電流測量中性點阻抗

動態負載損耗測試：通過式(2)實時計算ΔP=3×(I2R + K×I2X)

2.精度保障體系
建立三級誤差補償模型：

前端信號調理：采用低溫漂電阻網絡（±5ppm/℃）

ADC通道校準：每周波5000點插值補償

軟件算法補償：基于最小二乘法的非線性校正

三、工程應用實踐

1.現場測試優化方案

三相變壓器測試接線建議（圖1）：采用Δ-Y自動識別電路，支持CT二次側直接接入

抗干擾措施：配置100dB共模抑制比的隔離放大器，在500kV變電站實測EMC性能滿足IEC61000-4-30 Class A

典型案例分析
某750MVA主變短路阻抗測試數據對比：

數據顯示設備測量重復性達到0.02%（n=10）

四、智能診斷與數據管理

1.異常狀態預警機制
內置基于模糊邏輯的故障診斷系統，當檢測到式(3)條件時觸發報警：
|(Z_measured - Z_rated)| > 5%×Z_rated ∩ cosφ < 0.8

2.數據追溯系統
采用工業級NAND Flash存儲器，存儲結構包含：

測試參數區（128B/組）

波形緩存區（2MB/組）

環境數據區（溫度、濕度、GPS坐標）

五、維護與校驗規范
建議每2000測試小時執行：

1.量值溯源：使用5720A校準源進行三點法校準

2.通道平衡度測試：要求各相幅值差異<0.05%，相位差<0.02°

3.熱機穩定性測試：連續工作8小時溫漂應<25ppm

GB3152測試儀通過創新的同步采樣架構與智能診斷算法，將變壓器參數測試綜合誤差控制在0.5%以內，較傳統方法提升約3倍效率。其模塊化設計支持后續升級擴展，符合智能電網設備狀態監測的技術發展趨勢。
