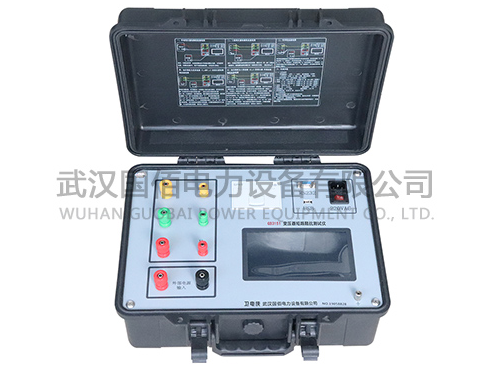

本文圍繞GB3151短路電阻測試儀的技術原理、核心功能及工程應用展開分析，重點闡述其在電力變壓器繞組狀態評估中的關鍵技術指標與創新性設計，為電力設備狀態檢修提供高精度檢測方案。

一、設備技術原理與測量體系
本儀器基于同步交流采樣及數字信號處理技術（DSP），采用32位高速ADC模數轉換器實現多通道同步采集。通過建立變壓器等效電路模型，根據IEC 60076-5標準構建測量算法：
Z_k=(U_k/I_k)×(S_N/U_N2)×100%
式中Z_k為短路阻抗百分比，U_k為試驗電壓，I_k為試驗電流，S_N為額定容量，U_N為額定電壓。系統采用真有效值算法消除諧波干擾，結合溫度補償模塊（-10℃~45℃自適應）確保測量精度±0.5%。

二、核心功能技術實現

1.三相矢量測量系統
配備3組獨立采集通道，實現：

電壓測量范圍1-500V（±0.2%+0.05%量程）

電流測量0.5-50A（±0.2%+0.05%量程）

功率因數0.02-1.0（±0.5%-1%精度）

2.智能分析模塊
（1）頻率跟蹤技術：45-65Hz自適應采樣，±0.003Hz頻率誤差
（2）動態校準算法：通過內置標準源實現每5分鐘自動校準
（3）數據融合處理：160組數據存儲支持歷史趨勢分析

三、工程應用關鍵技術

1.繞組變形診斷
通過比較銘牌值與實測值的偏差判斷繞組狀態：

阻抗變化＞±3%判定為顯著位移（依據《2000中國供電國際會議》標準）

采用三相比較法：ΔZ=|(Za+Zb+Zc)/3-Z_N|/Z_N×100%

2.特殊試驗模式
（1）零序阻抗測量：適用于YNd接線變壓器，測量分辨率達0.01mΩ
（2）單相法校驗：通過三次單相測量合成三相參數，誤差＜0.2°
（3）負載損耗測試：采用等效溫升模型，自動折算至75℃標準值

四、現場應用技術要點

1.接線拓撲優化
建議采用星形補償接法消除引線誤差：
R_corr=R_m×(1+0.004(T-20))
式中T為環境溫度，補償系數0.004/℃

2.抗干擾策略
（1）雙屏蔽電纜結構：外層銅網屏蔽（≥120目），內層鋁箔屏蔽
（2）數字濾波：配置50Hz±2Hz帶通濾波器
（3）地電位均衡：要求接地電阻＜4Ω

五、典型應用案例
某500kV主變交接試驗數據對比：

六、技術擴展應用

1.結合IEC 60599標準構建狀態評估矩陣：

阻抗變化率ΔZ

損耗偏差ΔP

三相不平衡度δ
建立三級預警機制（注意/預警/告警）

2.大數據分析接口：
支持USB/RS232輸出JSON格式數據：

{

  "TestID": "T20230815-01",

  "Zk": 12.8,

  "Xk": 9.12,

  "Unbalance": 2.3,

  "Temp": 35.6

}

GB3151短路電阻測試儀通過創新性的測量架構與智能分析算法，將傳統阻抗測試精度提升一個數量級，其405×330×180mm的緊湊設計配合16.8V鋰電供電系統，顯著提高現場測試效率。建議運維單位建立基于本設備的變壓器繞組狀態基準數據庫，為智能電網建設提供基礎數據支撐。
