一、引言：有載分接開關檢測的重要性

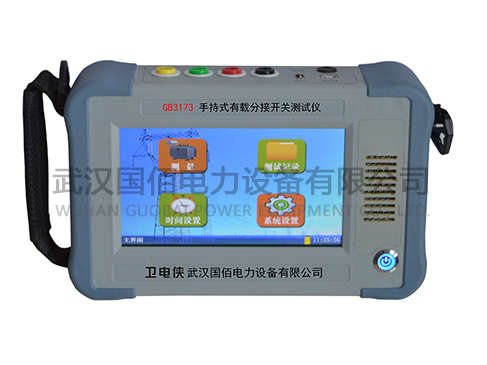

有載分接開關（OLTC）作為變壓器運行中唯一帶電動作的機械部件，其動作性能直接影響電力系統調壓穩定性。GB3173手持式電阻測試儀通過精準測量過渡波形、時間參數及電阻值，為評估開關機械特性與觸頭狀態提供核心數據支撐，滿足DL/T 596等規程對動作順序、同期性等指標的檢測要求。

二、技術參數深度解讀

1. 多量程自適應測量系統

三檔智能切換：采用1.0A/0.5A/0.2A恒流源設計，覆蓋0.3Ω-100Ω寬阻值范圍，通過電流反向補償法消除接觸電勢干擾。

高精度保障：±(5%讀數±0.1Ω)電阻精度配合20kHz采樣率，可捕捉μs級瞬態過程，滿足IEC 60214標準要求。

2. 核心性能指標

高速信號處理：基于FPGA的同步采集架構，實現320ms全周期波形重構，時間分辨率達0.05ms。

寬溫域穩定性：-10℃~50℃工作范圍下，采用溫度補償算法保證測量一致性，滿足戶外變電站復雜環境需求。

三、創新功能與工程優勢

1. 智能測試模式

繞組自適應技術：通過注入24V安全電壓，自動識別Yn/Y/D型變壓器接線，直接顯示線電阻值，避免傳統相電阻換算誤差。

無繞組測試模式：支持斷開變壓器繞組直接測量開關本體參數，特別適用于返廠檢修場景。

2. 專業級波形分析

動態波形縮放功能可清晰呈現觸頭彈跳、電弧持續時間等細節，配合三相同期性分析（<0.5ms差異閾值），精準定位機械卡澀缺陷。

3. 工程實用設計

長續航電池系統：鋰電組供電支持連續8小時測試，搭配13米（可擴展）高強度測試線，滿足500kV變電站高空作業需求。

抗干擾防護：三級EMC防護設計（IEC 61000-4標準），在強電磁場環境下仍能穩定工作。

四、典型應用場景與數據分析

案例1：110kV主變調壓異常診斷

現象：檔位切換時差動保護誤動

測試數據：C相過渡時間達45ms（標準值≤35ms），波形顯示輔助觸頭滯后

結論：彈簧機構疲勞導致時序異常

案例2：換流變電阻漸變分析

歷史數據對比：過渡電阻值年變化率＞8%，觸頭燒蝕趨勢明顯

處理建議：結合油色譜數據提前安排檢修

五、操作規范與維護要點

1.安全預檢流程：

確認分接開關處于檢修狀態

測試線絕緣電阻＞100MΩ/500V

環境濕度超限時啟用加熱除濕功能

2.數據管理：

利用本機500組存儲空間建立設備指紋庫

通過USB接口導出CSV格式原始數據，支持第三方分析軟件二次開發

3.周期維護

每6個月校準恒流源精度

長期存放時保持電池30%-50%電量

六、技術發展展望

隨著智能電網建設推進，新一代測試儀將集成：

1.振動-電參數聯合診斷模塊

2.基于5G的遠程專家診斷系統

3.符合IEC 61850標準的GOOSE通信接口

GB3173測試儀通過融合高精度測量與工程化設計，已成為狀態檢修體系中的重要工具。技術人員需深入理解其技術特性，結合規程要求與設備歷史數據，方能充分發揮其故障預警價值，保障電力設備可靠運行。
