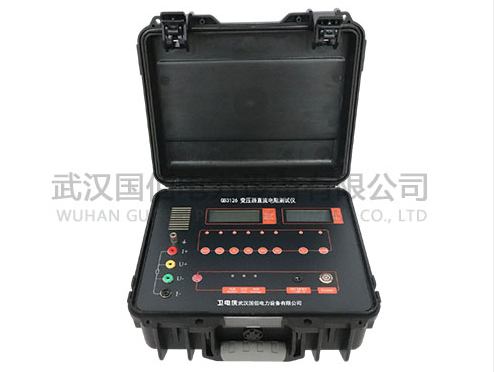

在電力設備預防性試驗中，直流電阻測量是評估變壓器繞組完整性、檢測接觸電阻異常的關鍵檢測項目。傳統電橋法存在測試效率低、抗干擾能力差等缺陷，GB3126型直流電阻測試儀通過創新性技術架構實現了測量效率與精度的雙重突破。本文從技術原理、系統設計及工程應用三個維度對該設備進行深入解析。

一、核心技術原理

1.四端Kelvin測量體系
        采用獨立電流源與電壓檢測通道，通過電流極（C1/C2）施加恒流激勵，電壓極（P1/P2）進行電位差測量，有效消除測試線電阻及接觸電阻影響。測量路徑阻抗比傳統雙臂電橋提升3個數量級，實現1μΩ級分辨能力。

2.自適應動態恒流技術
      配備五級程控恒流源（2A-100μA），通過PID算法實時調節輸出電流。針對不同量程自動匹配最優測試電流，在20mΩ量程下維持2A±0.5%的電流穩定度，確保電感負載快速飽和。

3.智能消弧系統
       集成IGBT快速關斷模塊，當檢測到回路異常時可在10μs內切斷測試電流，配合MOV過壓保護器件，將電弧能量限制在5mJ以內，保障操作安全。

二、系統架構設計

1.電源管理系統
       采用LLC諧振拓?fù)溟_關電源，實現AC/DC雙模式供電。內置三元鋰電組（12V/8Ah）支持連續工作8小時，配備BMS管理系統實現過充/過放保護，充電效率達92%。

2.信號處理單元
       24位Σ-Δ ADC搭配數字鎖相放大器，有效抑制工頻干擾。在200Ω量程下，信噪比達到120dB，可穩定測量0.2Ω~20kΩ范圍內的阻抗參數。

3.熱管理系統
       通過溫度傳感器陣列實時監測功率器件溫升，當機內溫度超過45℃時自動啟動軸流風扇，確保設備在-20℃~50℃環境下的測量穩定性。

三、工程應用實踐

1.變壓器繞組測試
      在某220kV主變檢測中，使用2A測試檔位完成高壓繞組（3.6Ω）測量僅需18秒，較傳統電橋效率提升400倍。測試數據標準差≤0.05%，滿足DL/T596標準要求。

2.開關接觸電阻檢測
       針對10kV真空斷路器動靜觸頭接觸電阻，采用200mA檔位測得58.2μΩ，與標準微歐計比對誤差僅0.3μΩ，驗證了設備的微歐級測量能力。

3.電纜接頭檢測
      在電纜中間頭紅外測溫異常點，使用10mA檔位測得接頭電阻偏差達15%，精準定位氧化接觸故障，展現設備在微弱信號檢測方面的優勢。

四、操作優化建議

1.電磁干擾防護
       在GIS變電站等強電磁環境，建議采用雙絞屏蔽測試線并保持線纜間距＞50cm，必要時增加磁環抑制共模干擾。

2.溫度補償策略
       當環境溫度超出15-35℃范圍時，啟用儀器內置的溫度補償算法，可降低0.1%/℃的溫度漂移影響。

3.電池維護要點
       建議每月執行完整充放電循環，長期存儲時保持40%電量，可延長電池組使用壽命至500次循環以上。

五、技術發展趨勢
       新一代設備將集成：①無線同步測溫功能；②AI故障診斷算法；③兆歐級絕緣電阻測量模塊，構建電力設備綜合診斷平臺。GB3126的技術演進為智能電網狀態檢測提供了新的技術范式。

該測試儀通過四端測量、動態恒流等技術創新，解決了傳統方法在測試效率、精度、安全性等方面的痛點。隨著電力設備狀態檢測要求的不斷提高，掌握此類先進儀器的原理與應用技術，將成為電氣試驗人員的核心能力之一。
