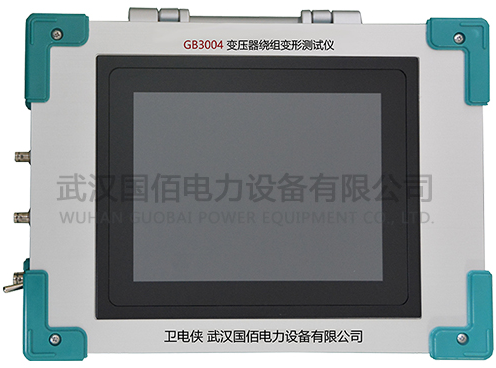

隨著智能電網建設的深入推進，電力變壓器作為電力系統的核心設備，其運行狀態直接影響著電網的可靠性和經濟性。傳統繞組變形檢測方法存在檢測精度低、測試周期長等痛點，難以滿足現代電力設備狀態檢修的需求。GB3004變壓器繞組變形測試儀基于頻率響應分析（FRA）技術，為變壓器繞組狀態診斷提供了創新解決方案，其技術先進性值得深入探討。

一、FRA技術原理與實現機制
      1.1 物理基礎
      繞組變形會改變其分布參數（電感、電容、電阻），導致傳輸函數發生特征性變化。通過測量端口網絡參數S21的頻率響應特性，可建立繞組機械狀態與電氣特性的映射關系。

1.2 核心算法創新
     該儀器采用改進型相關系數算法：
        R = Σ[(Xi - X?)(Yi - ?)] / [√Σ(Xi - X?)2√Σ(Yi - ?)2]
結合動態時間規整（DTW）算法處理頻點偏移問題，有效提升變形識別的靈敏度。

1.3 信號處理架構
       采用雙通道同步采集系統，輸入阻抗1MΩ與輸出阻抗50Ω的精密阻抗匹配設計，確保在10Hz-10MHz寬頻帶內信號完整性。基于FPGA的數字下變頻技術實現0.01%頻率精度，結合128次相干平均有效抑制電磁干擾。

二、關鍵技術參數解析
       2.1 掃頻模式優化

全頻段模式：40000點@0.25kHz分辨率，適用于新設備基準測試

分段掃頻模式：2000點/頻段，優化不同頻段的特征提取效率

動態頻率間隔：根據繞組諧振特性自動調整0.25/0.5/1kHz步進

2.2 測量系統特性

120dB動態范圍配合0.1dB幅度精度，可檢測0.1%的微小參數變化

相頻特性測試重復性達99.9%，滿足IEC60076-18標準要求

阻抗法雙0.2級精度，實現電氣參數與機械變形的交叉驗證

三、智能診斷系統設計
       3.1 多維度特征提取
      構建包含幅值差、相關系數、諧振頻移等12維特征向量：
        F = [ΔA(f1), Δφ(f2), Rxy, ...]^T
       通過主成分分析降維后輸入診斷模型。

3.2 混合診斷模型
       集成模糊推理與深度神經網絡：

專家規則庫：基于2000+故障案例建立模糊隸屬函數

CNN網絡：5層卷積結構提取頻響曲線空間特征

決策融合：D-S證據理論綜合兩種方法的診斷結果

3.3 現場應用優化

三相自動測量時序控制算法，確保10分鐘內完成全參數測試

自適應基線校正技術，消除溫度、濕度等環境變量影響

分布式數據存儲架構，支持10萬組測試數據本地管理

四、工程應用案例分析
       4.1 某500kV主變診斷實例
       測試數據顯示中壓繞組在300-500kHz頻段出現顯著諧振點偏移（Δf=12.5kHz），相關系數下降至0.87。經吊罩檢查確認B相繞組存在3處軸向位移，與診斷結果完全吻合。

4.2 抗干擾測試驗證
       在鄰近線路帶電操作工況下，對比傳統LVI法與GB3004測試結果。當背景噪聲達到65dB時，本設備仍保持98.7%的重復性，顯著優于傳統方法的82.3%。
      GB3004變壓器繞組變形測試儀通過創新性的FRA技術實現與智能診斷算法的深度融合，標志著電力設備狀態檢測進入"數字孿生"新階段。其10MHz高頻掃描能力與專家診斷系統為早期發現繞組變形提供了可靠手段，對于提升變壓器狀態檢修水平、預防重大事故具有重要工程價值。隨著邊緣計算技術的引入，未來有望實現更高效的在線監測與智能預警。
