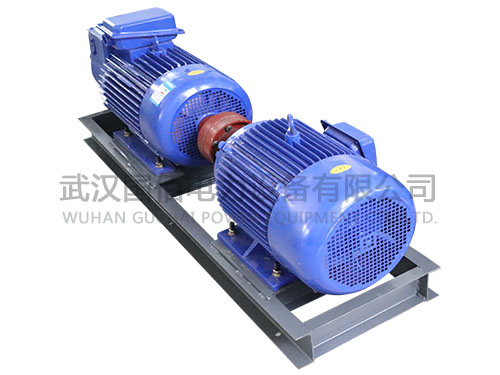

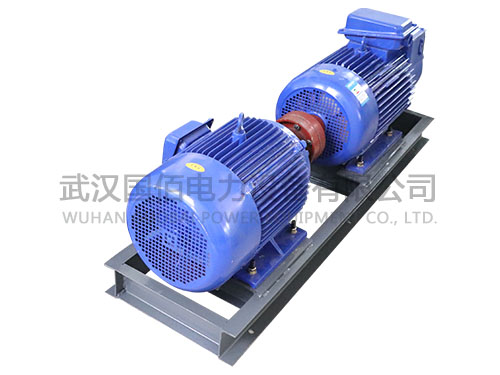

產品簡介 Product Introduction

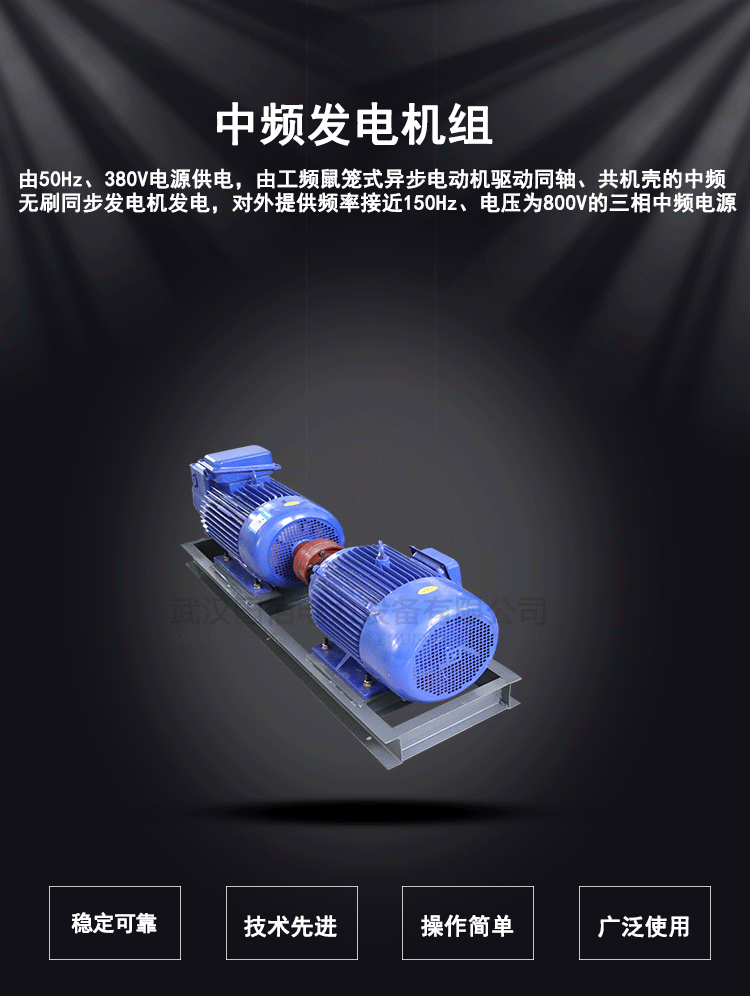

GB3021中頻發電機組（30kVA）由50Hz、380V電源供電，由工頻鼠籠式異步電動機(以下簡稱工頻電動機)驅動同軸、共機殼的中頻無刷同步發電機發電，對外提供頻率接近150Hz、電壓為800V的三相中頻電源。

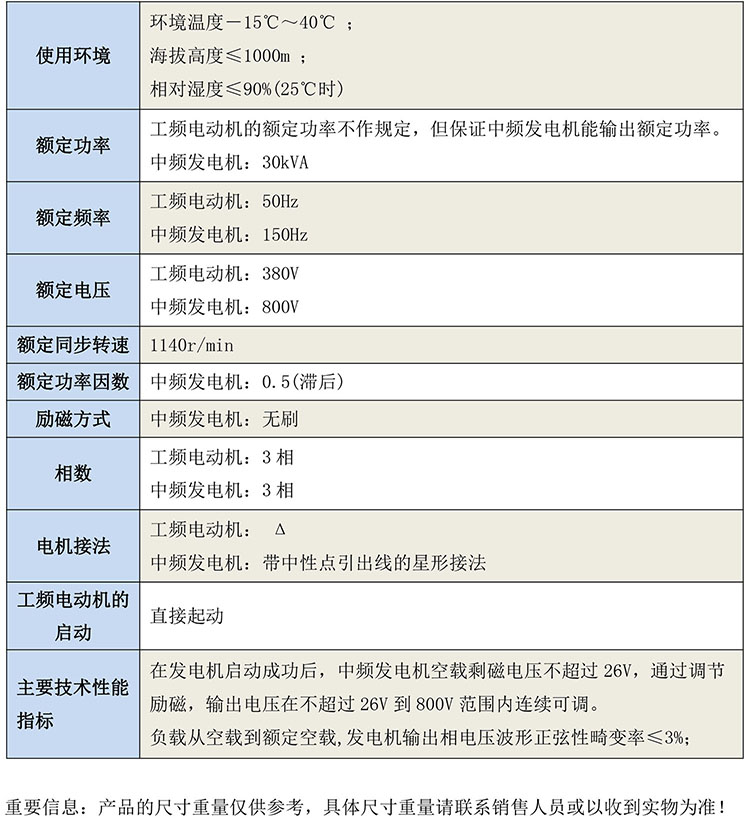

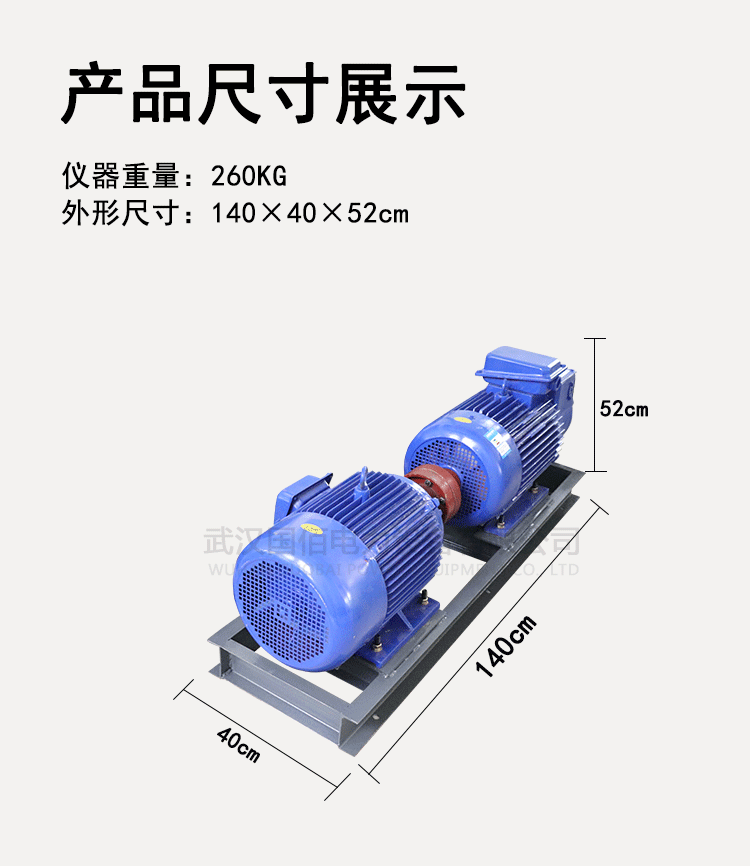

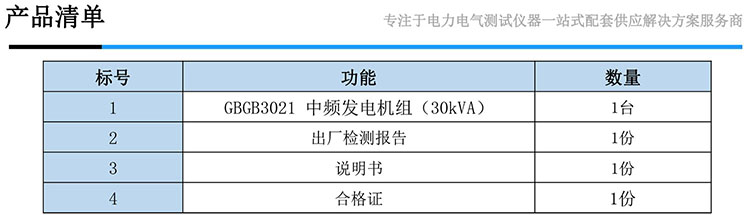

產品參數 Product Parameters

優勢特點 Advantage characteristics

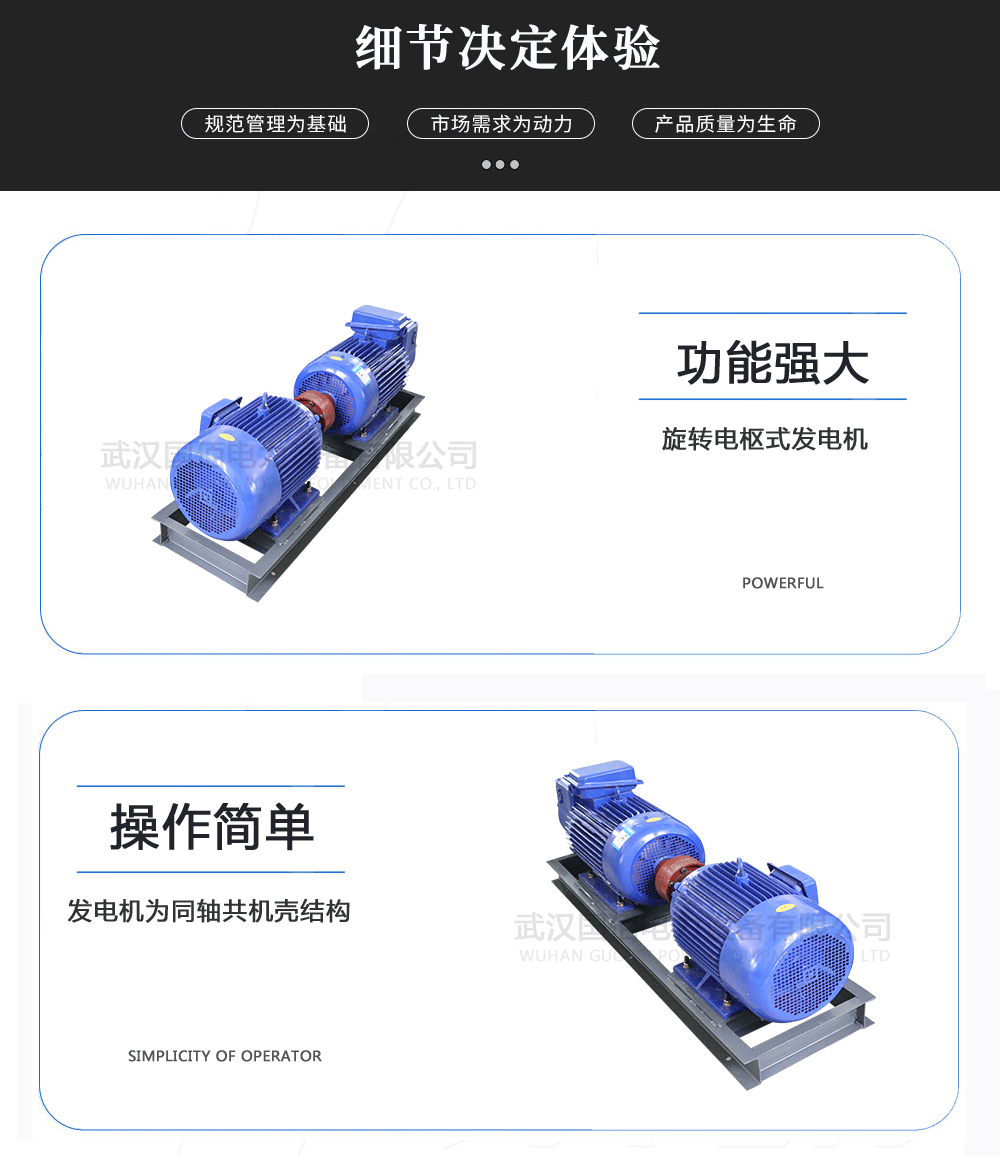

1) 發電機為同軸共機殼結構，在同一機殼中包含互相獨立的工頻和中頻及交流勵磁機定子，在公用軸上，安裝工頻和中頻及交流勵磁機轉子。

2) 發電機冷卻方式為軸向通風自冷式。冷空氣從交流勵磁機端進入電機，經交流勵磁機、中頻發電機和工頻電動機后，從排風口排出。

3) 中頻發電機定子為電樞，它由鐵心、繞組及繞組絕緣組成。定子鐵心由冷軋硅鋼板沖制的沖片疊壓而成，定子鐵心內圓的槽內嵌有電樞繞組。繞組引出線標號為U、V、W、N .

4) 工頻電動機定子鐵心由冷軋硅鋼板沖制的沖片疊壓而成，定子鐵心內圓的槽內嵌有定子繞組。定子繞組包括一套三相主繞組和一套三相副繞組。

5) 中頻發電機轉子的作用是產生旋轉主磁場。轉子鐵心由冷軋硅鋼板沖制的凸極式沖片疊壓而成。轉子線圈在極間由撐塊定位,轉子線圈的兩端用無緯帶扎箍，使之能承受旋轉中的振動和應力。

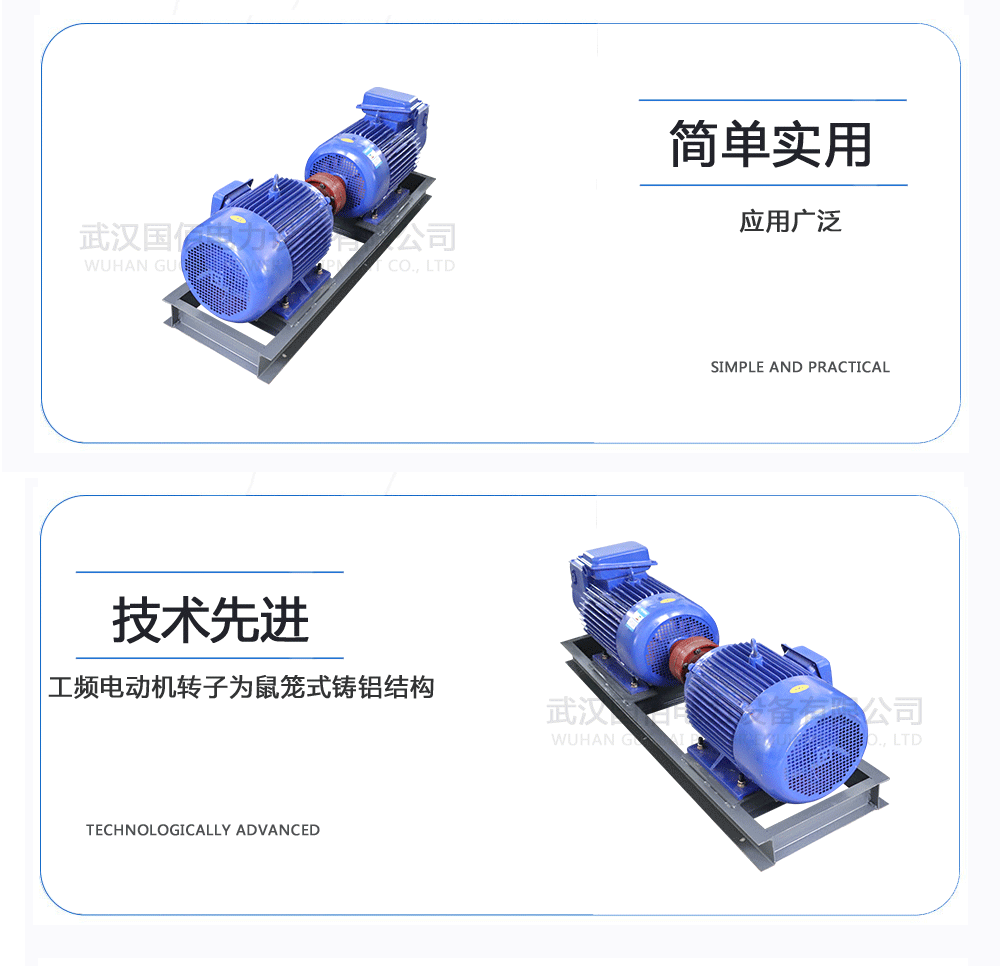

6) 工頻電動機轉子為鼠籠式鑄鋁結構。轉子鐵心由冷軋硅鋼板沖制的沖片疊壓而成。

7) 三相交流勵磁機為旋轉電樞式發電機。

8) 交流勵磁機定子的作用是產生勵磁磁場，由鐵心、磁極線圈及其絕緣等組成。鐵心由整圓沖片疊壓而成。磁極線圈是軟線圈,用手工嵌入極間槽內，引出線標號為E1、E2,當勵磁繞組接通由電動機定子副繞組提供并經整流和控制的直流電流后,在鐵心內圓就形成了多極勵磁磁場。

9) 交流勵磁機轉子為交流勵磁機電樞,它由支架、鐵心、繞組及其絕緣等組成。

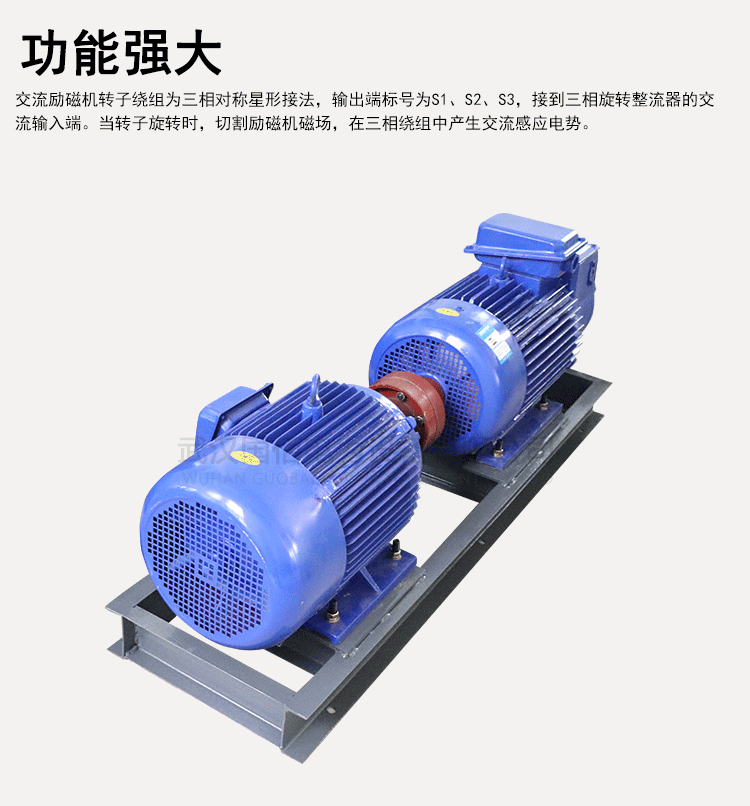

10) 交流勵磁機鐵心壓裝在支架上，支架的軸孔與轉軸外圓相配合，通過鍵聯接，與整個轉子一起旋轉。在支架外端面上裝有一蓋板，用螺栓將其與支架及軸端面相應螺孔連接。交流勵磁機轉子繞組為三相對稱星形接法，輸出端標號為S1、S2、S3，接到三相旋轉整流器的交流輸入端。當轉子旋轉時，切割勵磁機磁場，在三相繞組中產生交流感應電勢。

11) 發電機前、后軸承均采用封閉軸承，其型號為NSK  6312VV。該軸承不需要維護，一般情況下，在運行10000小時后必須更換，但如果在運行中軸承出現異常的噪聲或高溫等不正常現象，即使是新電機也應更換軸承。

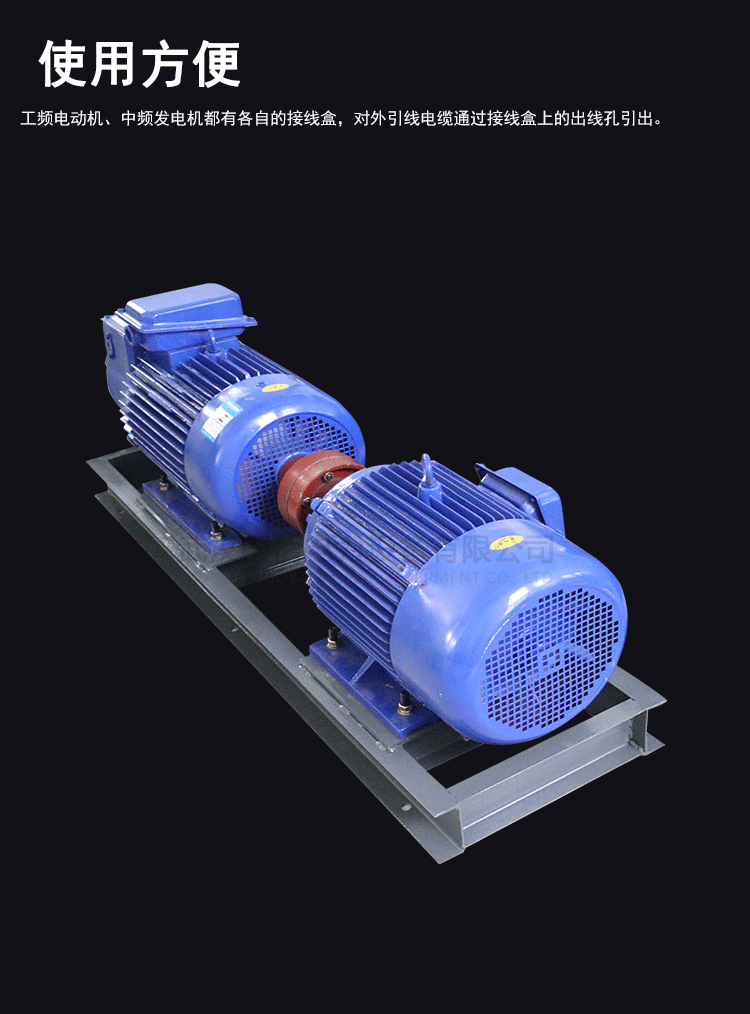

12) 工頻電動機、中頻發電機都有各自的接線盒，對外引線電纜通過接線盒上的出線孔引出。

13) 面對風扇端視之，發電機的轉向為順時針方向，此時，中頻發電機三相輸出電壓的相序為順相序。

14) 交流勵磁沒有轉向之分，當發電機輸出頻率為150Hz,說明勵磁與電動機的相序一致，當發電機輸出頻率為50 Hz或其他頻率時，應立即停止升壓，更換勵磁相序即可。
