產品簡介 Product Introduction

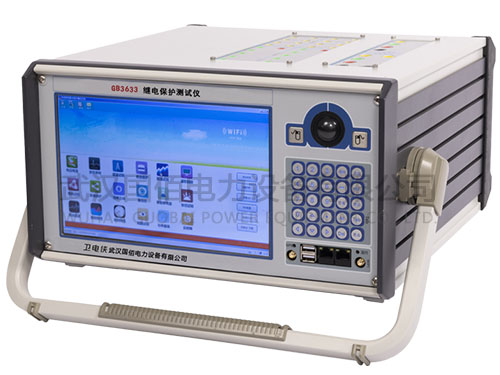

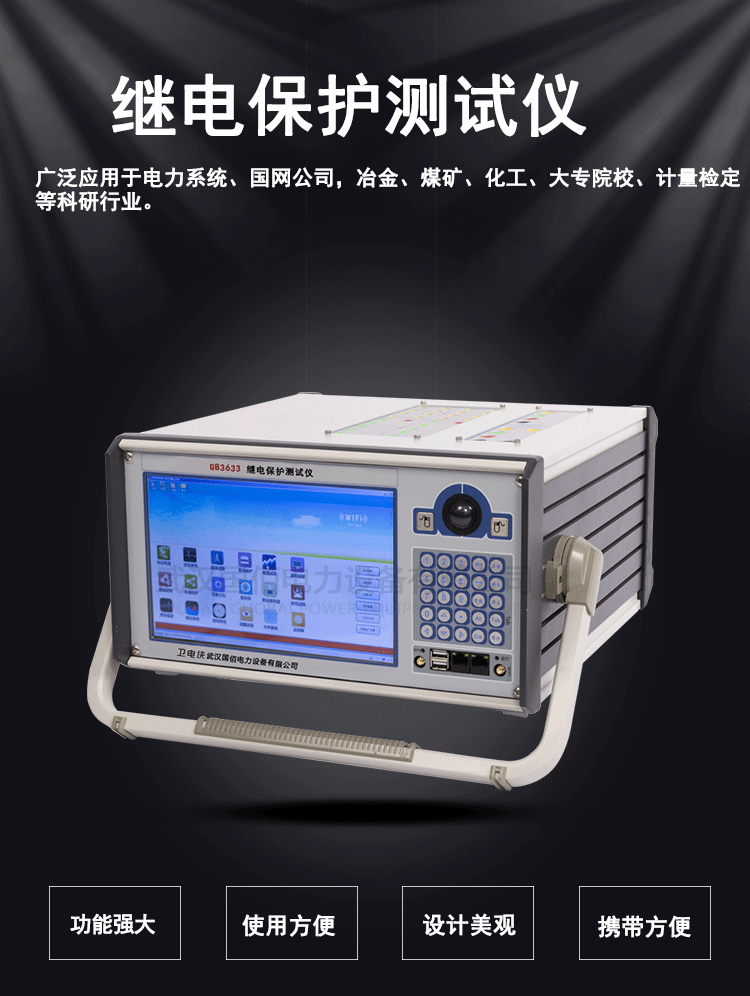

GB3633繼電保護測試儀除可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定外，并可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。還可完成各種自動化程度高的大型復雜校驗工作，能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。

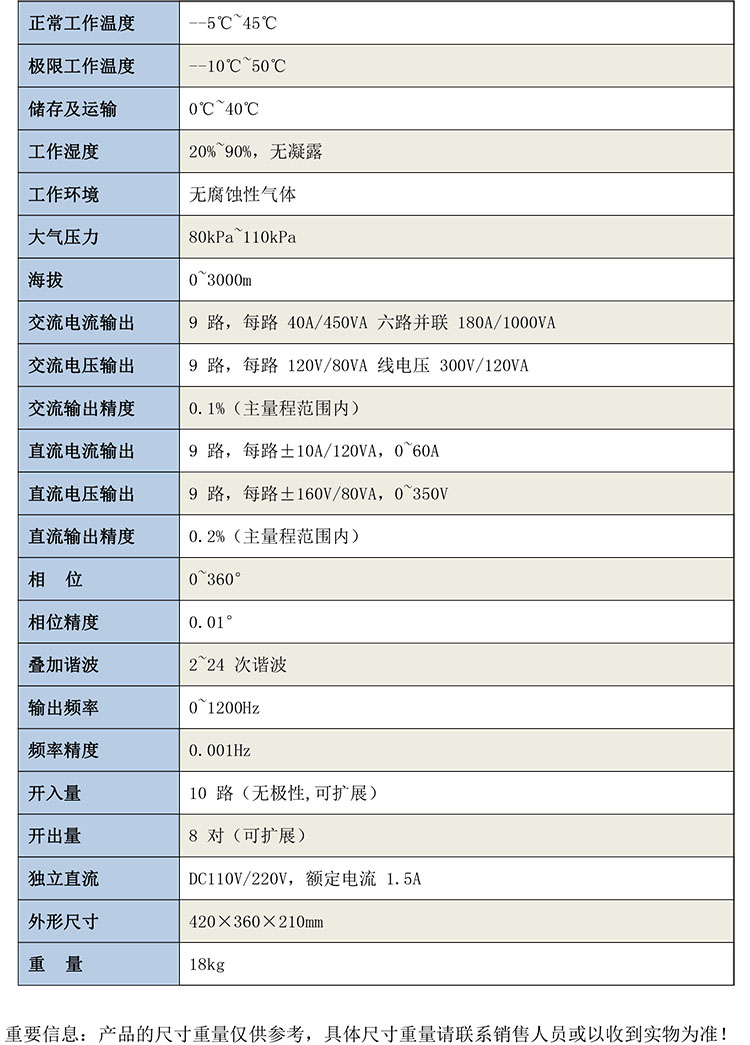

產品參數 Product Parameters

優勢特點 Advantage characteristics

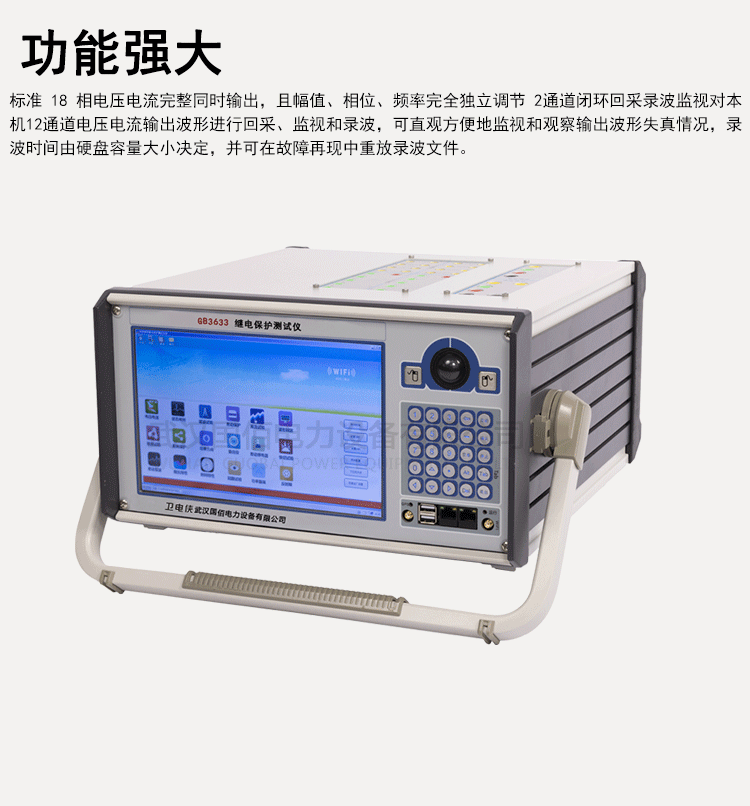

1. 標準 18 相電壓電流完整同時輸出，且幅值、相位、頻率完全獨立調節 12 通道閉環回采錄波監視 對本機 12 通道電壓電流輸出波形進行回采、監視和錄波，可直觀方便地監視和觀察輸出波形失真情況，錄波時間由硬盤容量大小決定，并可在故障再現中重放錄波文件。

2. 雙操作方式除了單機操作外，裝置還可以外接臺式機或筆記本電腦進行操作，兩種方式功能完全一致，真正完整的雙操作模式。

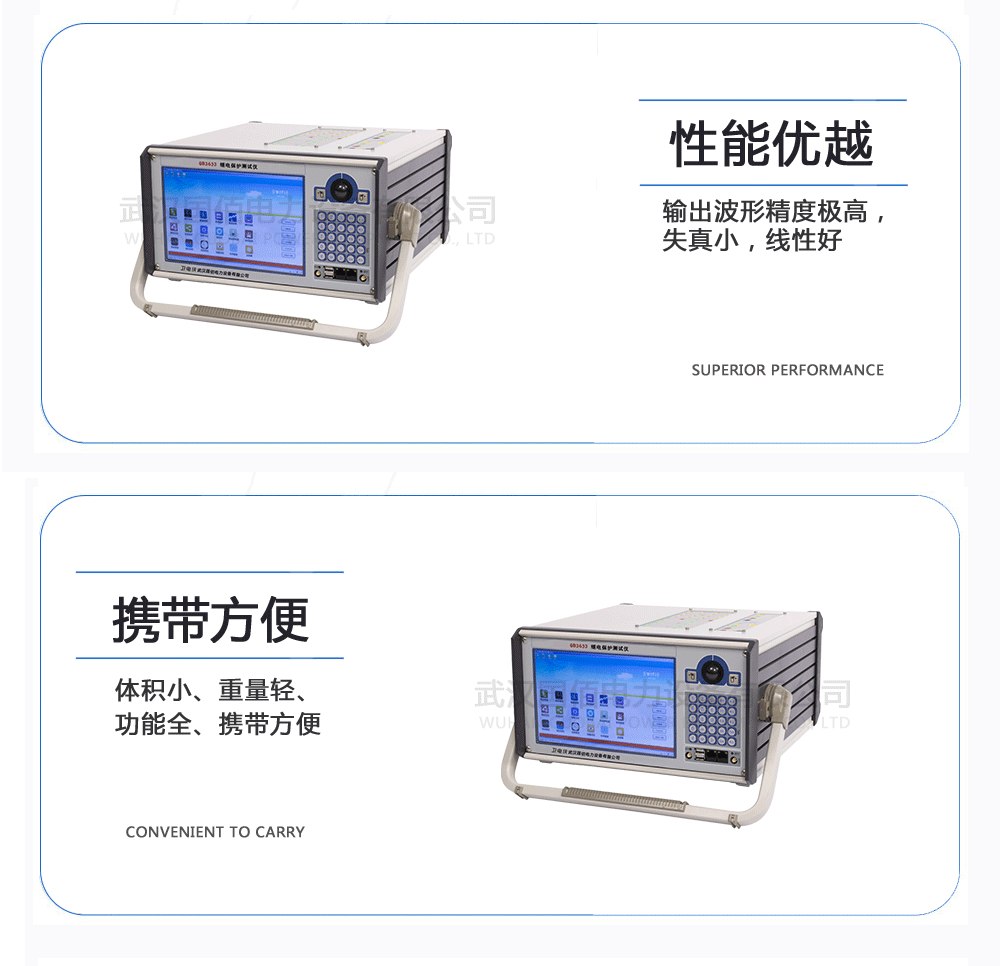

3. 高性能主控制器輸出部分采用超高速 DSP+FPGA 控制，實時信號處理能力極強，傳輸頻帶寬，每周輸出 2400 點高精密波形，18 位 DA 轉換器。輸出波形精度極高，失真小，線性好。

4. 高速大容量工控機，10.4”超大屏幕內置嵌入式 Windows XPE 操作系統，軟件系統高度穩定，電子硬盤容量大，任意開關機，絕無系統損壞。裝置自帶 10.4”超大屏幕，顯示容量和字體大，效果佳。

5. 模塊式組合部件結構，實現多級絕緣隔離和等電位靜電屏蔽防護，大量采用精密元器件，并進行了專業化的結構設計。裝置可靠性高，EMC 性能極佳，且體積小、重量輕、功能全、攜帶方便。

6. 新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，小信號精度極高，波形精致平滑，性能卓越。不會對試驗現場產生中高頻干擾，而且保證了從大電流到微小電流全程都波形平滑、精度優良。

7. 功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。9 相電流可方便進行三相差動保護測試，18 相輸出可用于備自投測試。備自投測試及快切功能 10 路開入 8 對開出，可測試各種備自投和快切裝置。

8. 測試界面設計美觀，可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。

9. 接點豐富 10 路接點輸入和 8 對空接點輸出。輸入接點為空接點和 0~250V 電位接點兼容，可智能自動識別。輸入輸出接點可根據用戶需要擴展。

10. 獨立可調直流電源設有一路大功率 110V 或 220V 專用直流電源輸出。

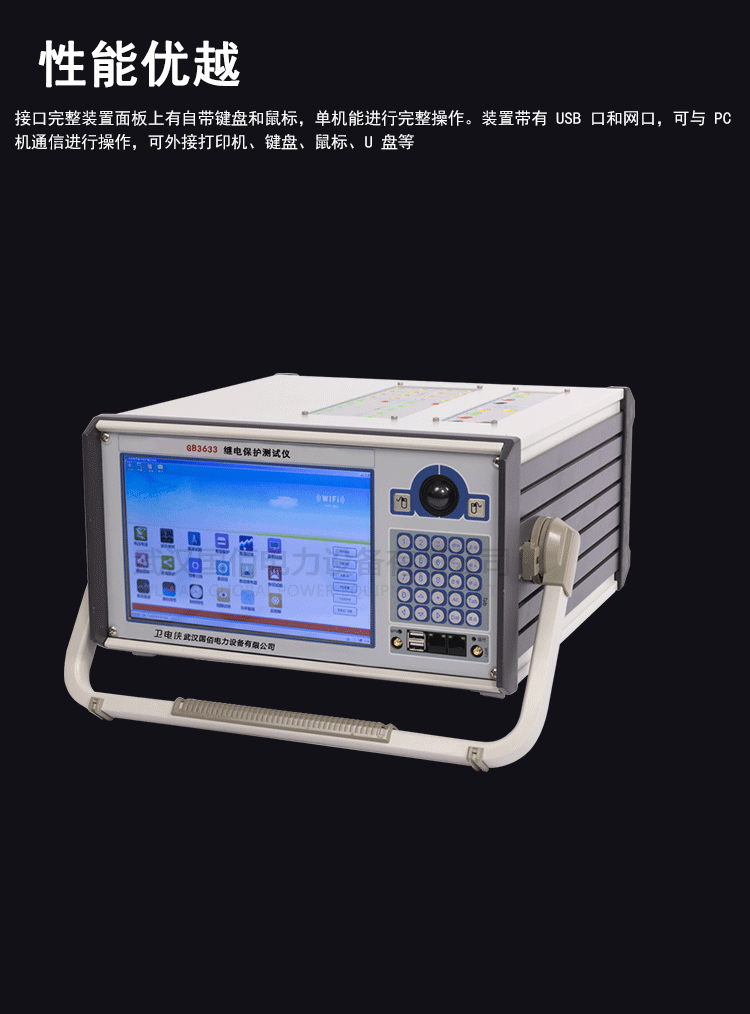

11. 接口完整裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有 USB 口和網口，可與 PC 機通信進行操作，可外接打印機、鍵盤、鼠標、U 盤等。

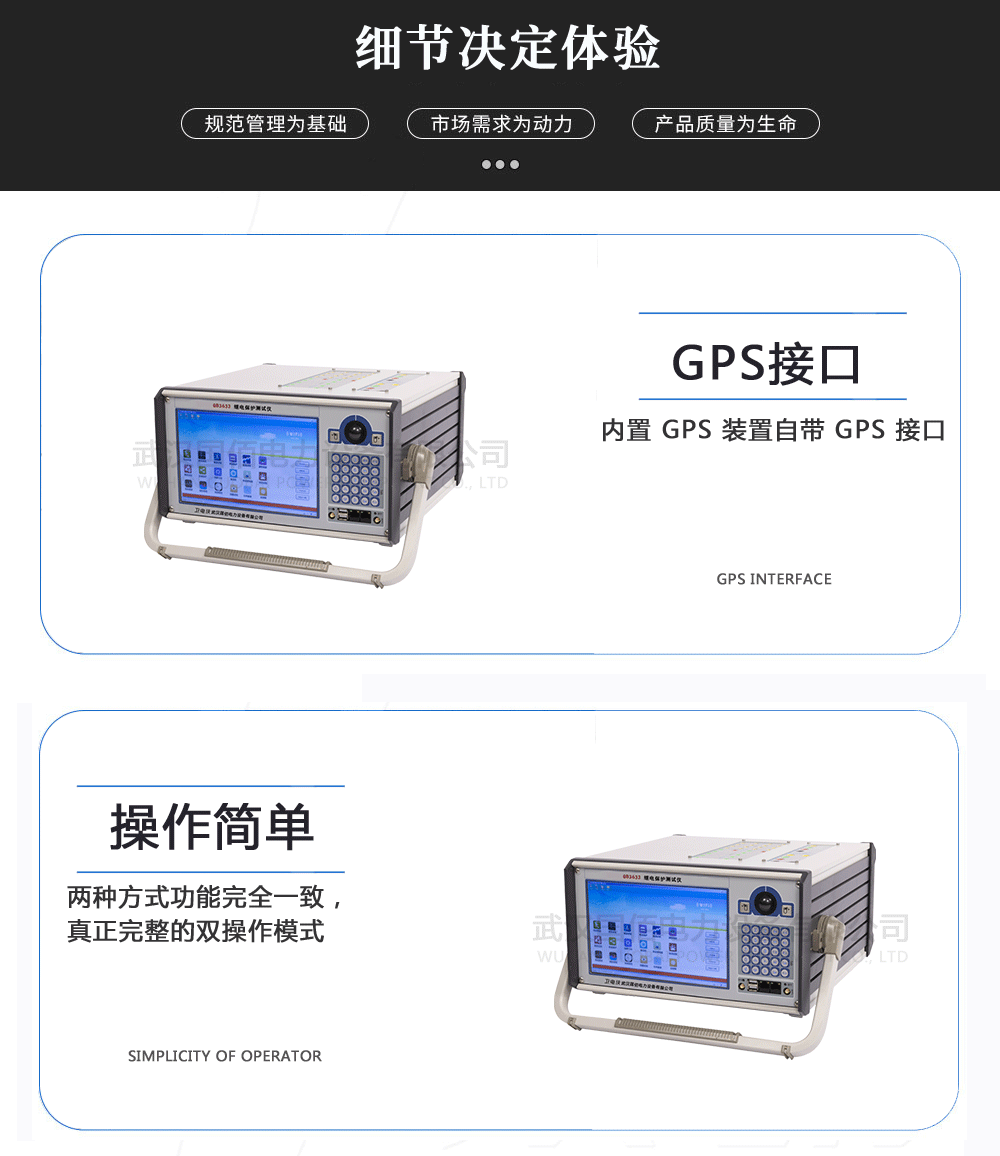

12. 內置 GPS 裝置自帶 GPS 接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。

13. 完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

14. 輕小型高集成單機和一體化結構屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。
