產品簡介 Product Introduction

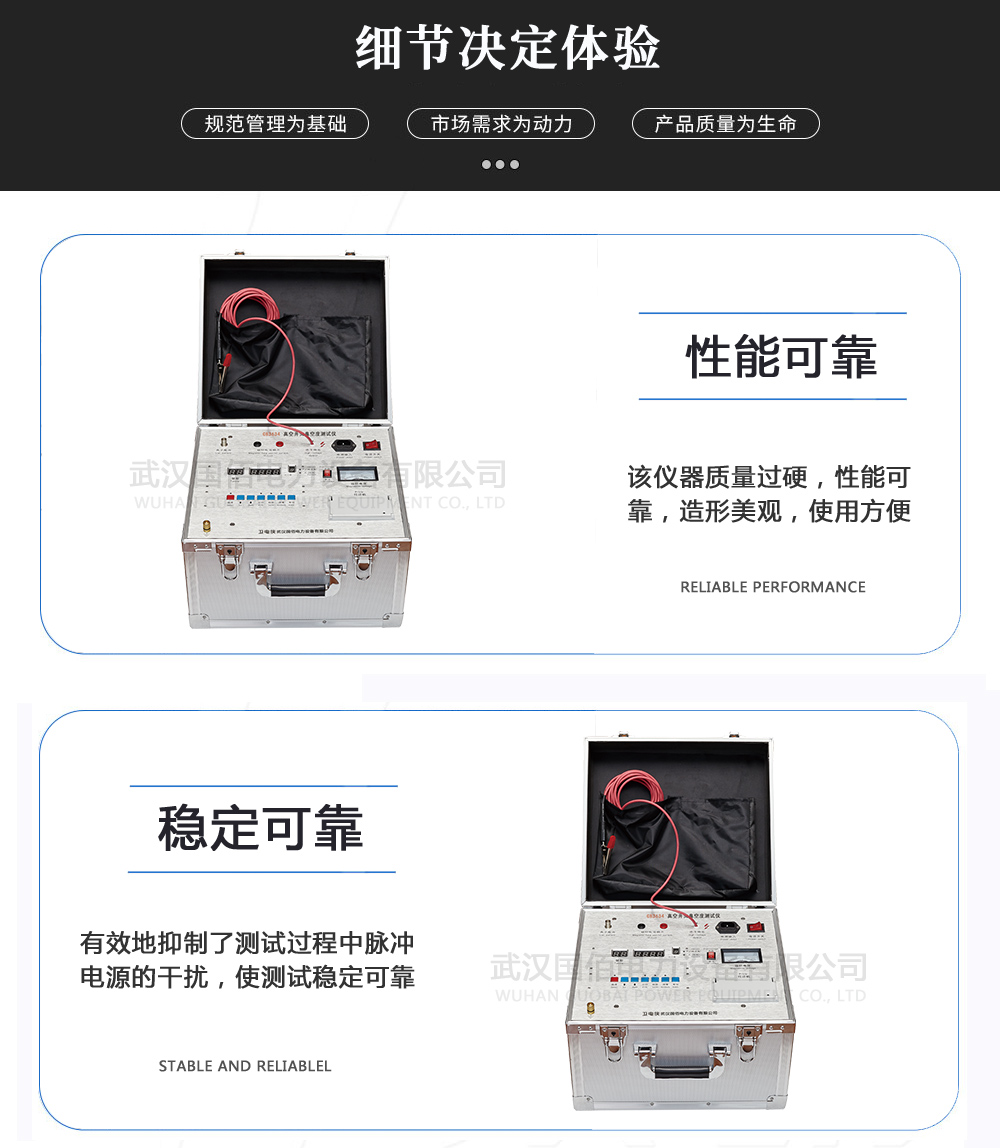

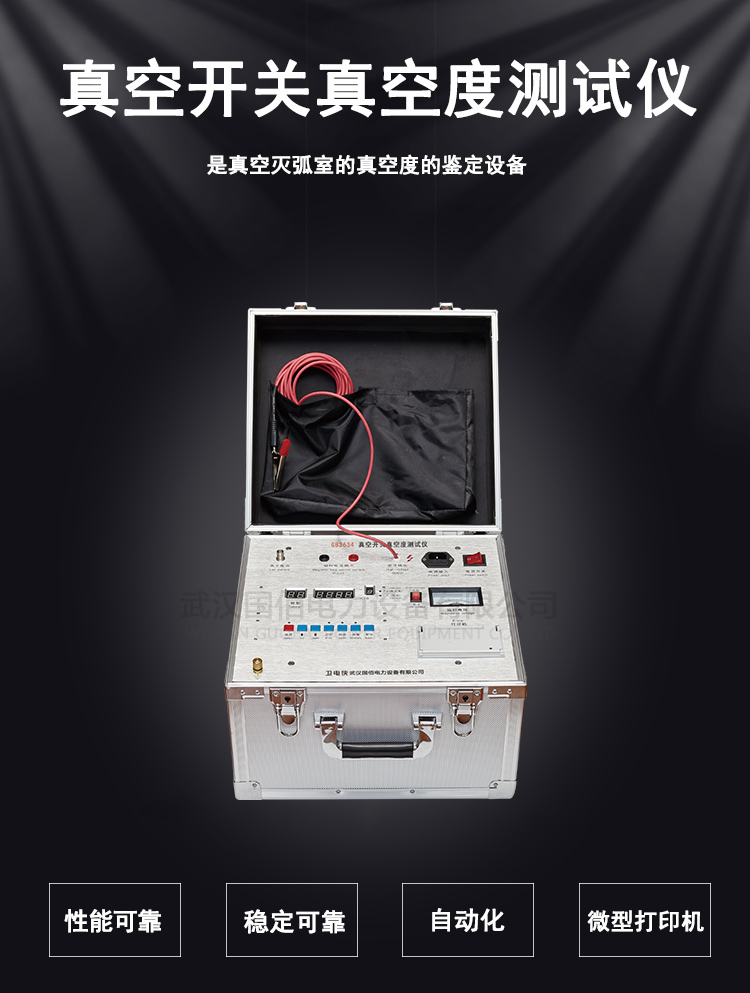

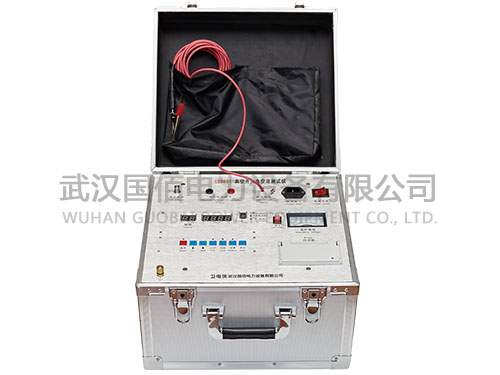

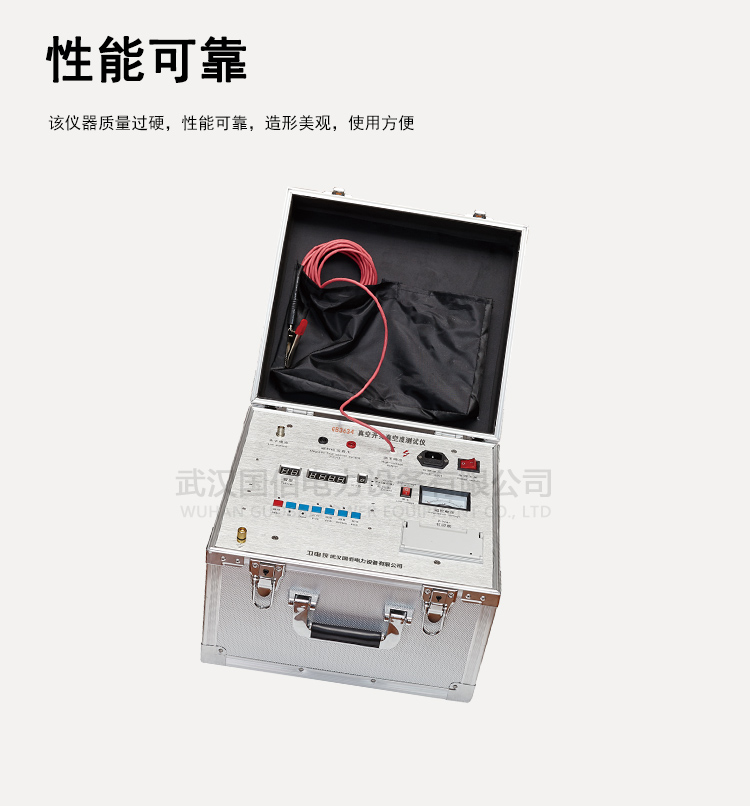

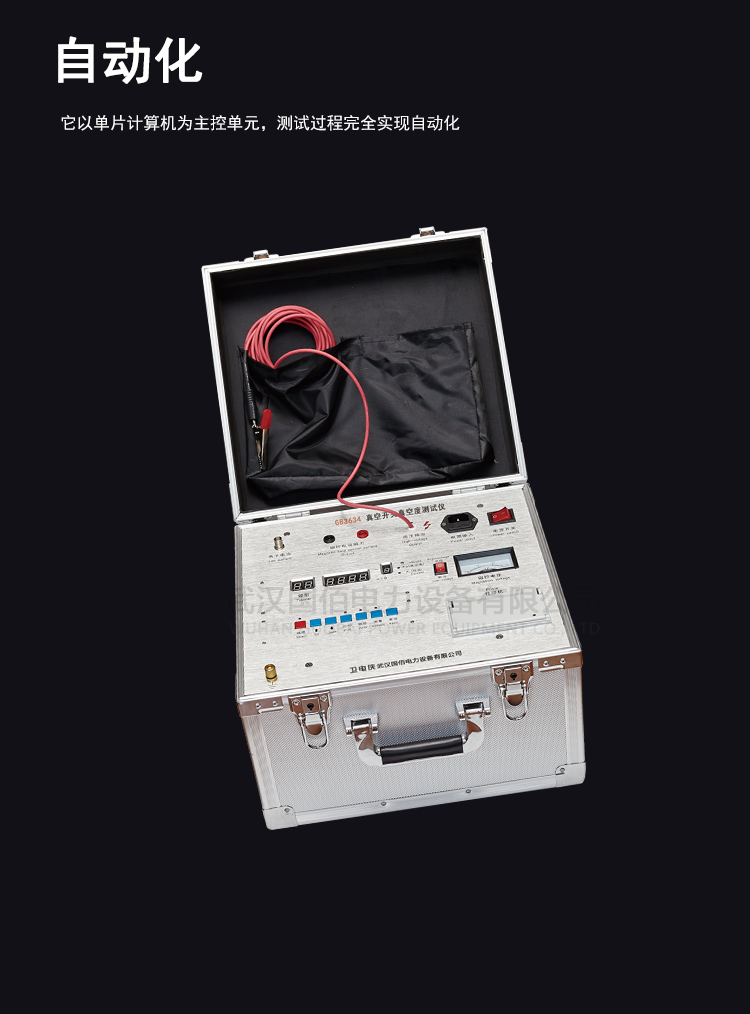

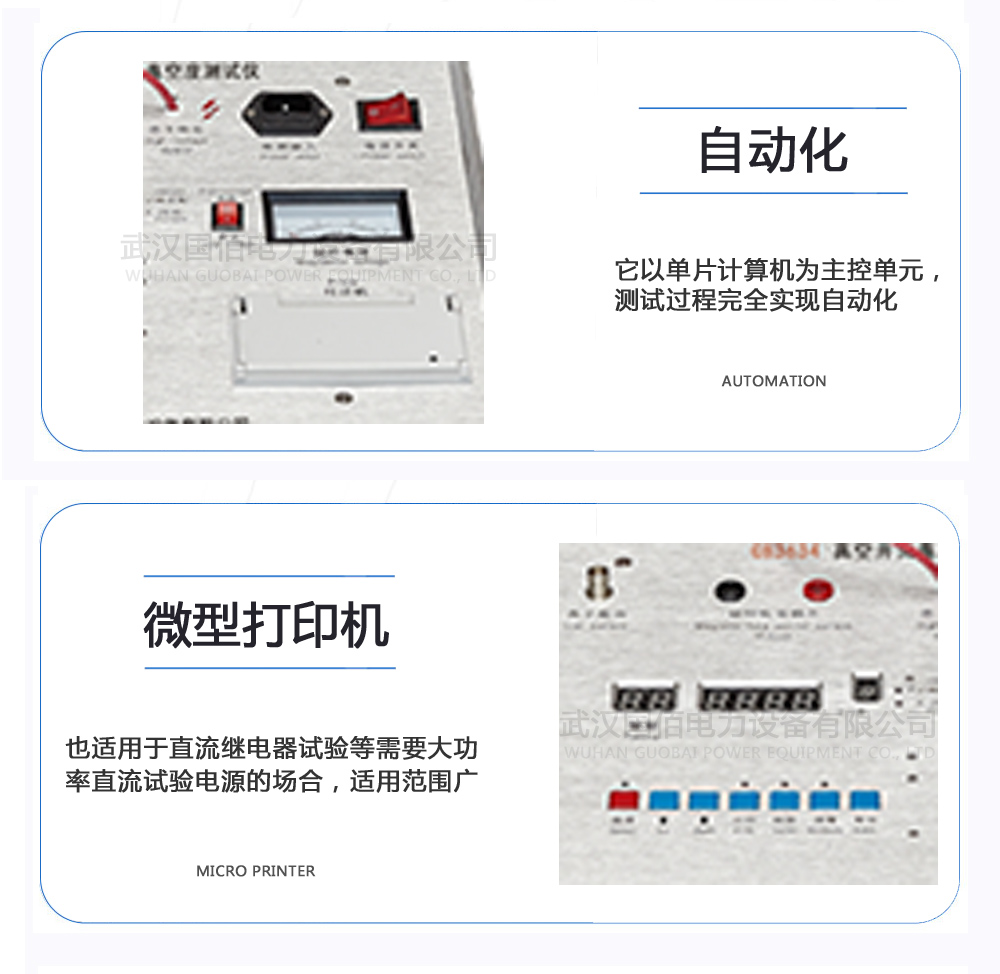

GB3634真空開關真空度測試儀是真空滅弧室的真空度的鑒定設備。經西安高壓電器研究所檢驗并出具合格證書。是目前國內能唯一的真實檢測真空含量的少數品牌之一。它以單片計算機為主控單元，測試過程完全實現自動化。該儀器在原理上改變了國內外同類產品采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，在物理原理上準確性更高，而且，有效地抑制了測試過程中脈沖電源的干擾，使測試穩定可靠。該儀器采用二次采樣的方法扣除由于環境因素產生的漏電電流，并且在測量過程中考慮了完全漏氣的真空滅弧室的判別，真正做到了對安裝于整機上的真空滅弧室的準確計量。目前，該儀器中已存有35條真空滅弧室的測量標準曲線，涵蓋了國內外絕大多數管型。該儀器質量過硬，性能可靠，造形美觀，使用方便。

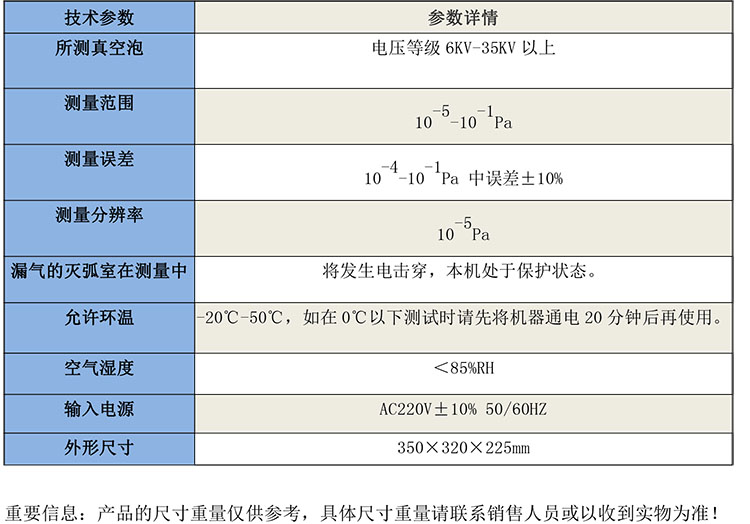

產品參數 Product Parameters

優勢特點 Advantage characteristics

1) 基于電離電荷的采樣技術。儀器均采用基于電離電荷的采樣技術。我公司專家在磁控放電的研究中發現：在外激勵電源、真空滅弧室的幾何尺寸、所用材料一定時，真空滅弧室內的真空度與電離的電荷量有非常準確的對應關系，而與電離電流的峰值僅有概率上的相關間接關系。因此，我公司首創了基于電離電荷的采樣技術，顯著提高了真空滅弧室的真空度計量的準確性。

2) 高低壓管型測試。本機另外對測試電壓輸出應用了兩個檔位(高壓3萬低壓2.5)，因此可對高低壓不同的各類管型時行有效測試。

3) 內置國內外幾乎所有真空滅弧室的測量曲線。真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當?shù)牟町悺闇?zhǔn)確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度推算曲線。我公司的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了幾乎國內外所有真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入本系列產品。因此，本系列產品內置國內外幾乎所有真空滅弧室的測量曲線。這是國內外同類產品中絕無僅有的。

4) 漏電電流的處理。對處于分?jǐn)酄顟B(tài)的真空滅弧室動觸頭加高壓靜觸頭端加負離子電流時，靜觸頭端會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性。并且在數值上與10E—4Pa數量級的真空滅弧室的電離電流相當。我們采用二次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。

5) 判別完全漏氣的真空滅弧室。在本型機中，通過高壓擊穿的方式判別真空滅弧室是否完全漏氣。

6) 完善的輸入保護電路。當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至負離子電流采樣電路上，使其承受十分強的電沖擊。采樣電路增加了完備的保護電路，即使儀器由于輸入端的高壓直接加到負離子電流采樣端居第一時間，微電腦保護裝置會立即起控，使其進入保護狀態，就不會造成電路嚴重的損壞。

7) 數據記錄。內設微型打印機，可隨時打印出被測數據。
