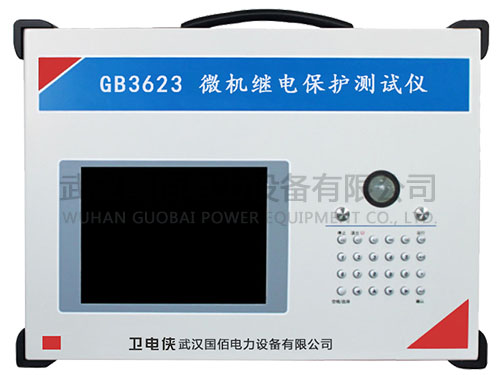

產品簡介 Product Introduction

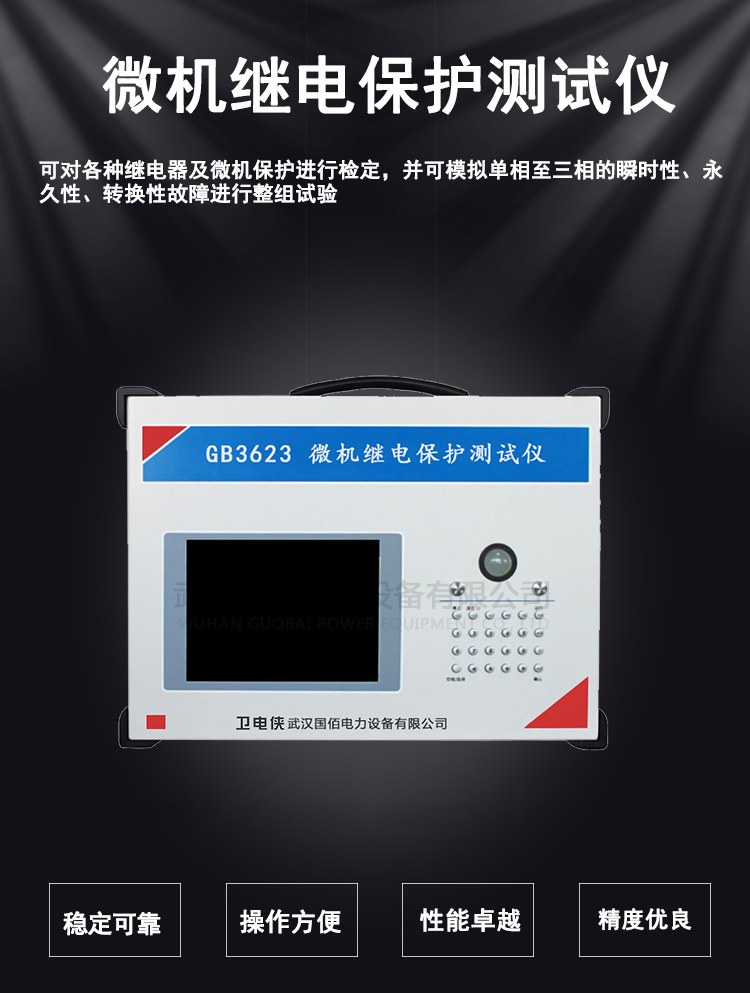

GB3623微機繼電保護測試儀可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，定時存儲測試數據，顯示矢量圖，聯機打印報表等。

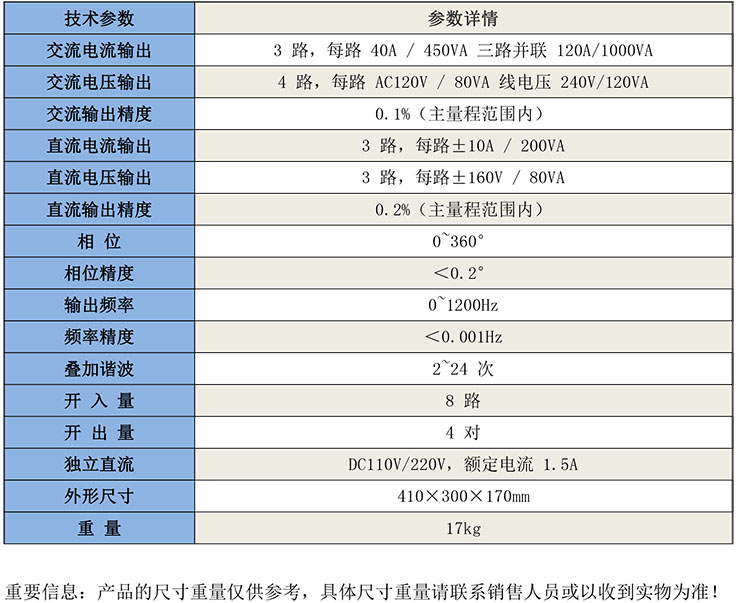

產品參數 Product Parameters

優勢特點 Advantage characteristics

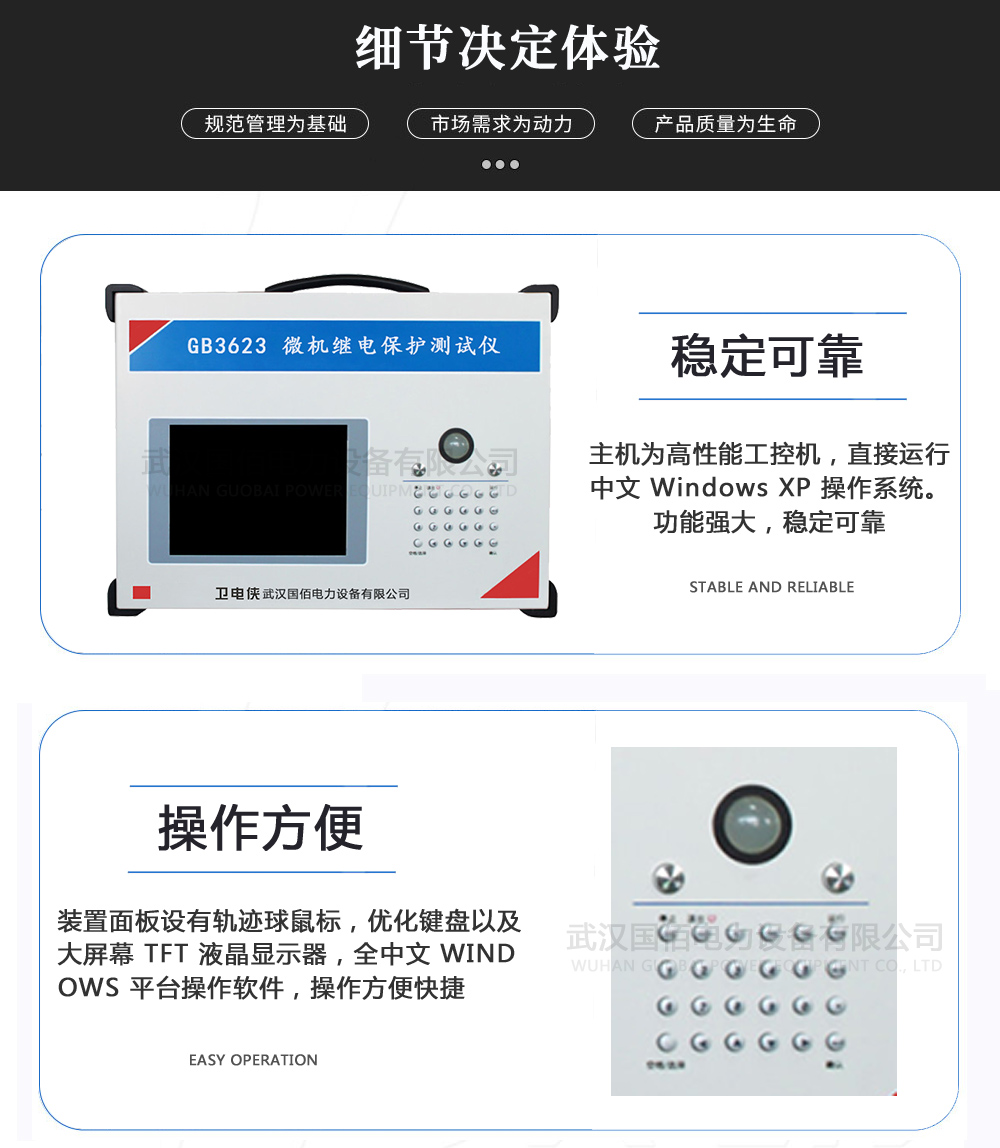

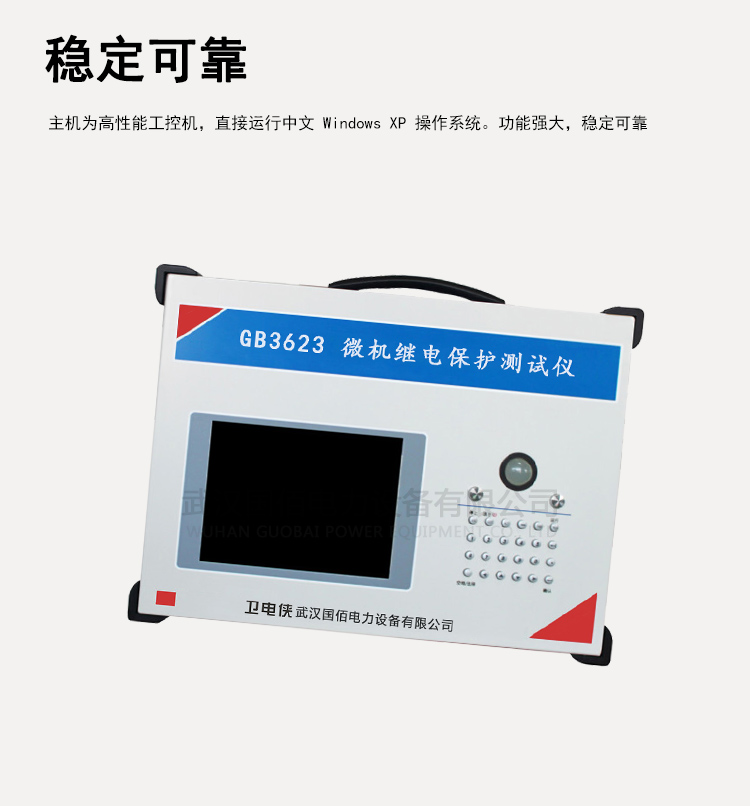

1) 內置工控機 主機為高性能工控機，直接運行中文 Windows XP 操作系統。功能強大，穩定可靠。

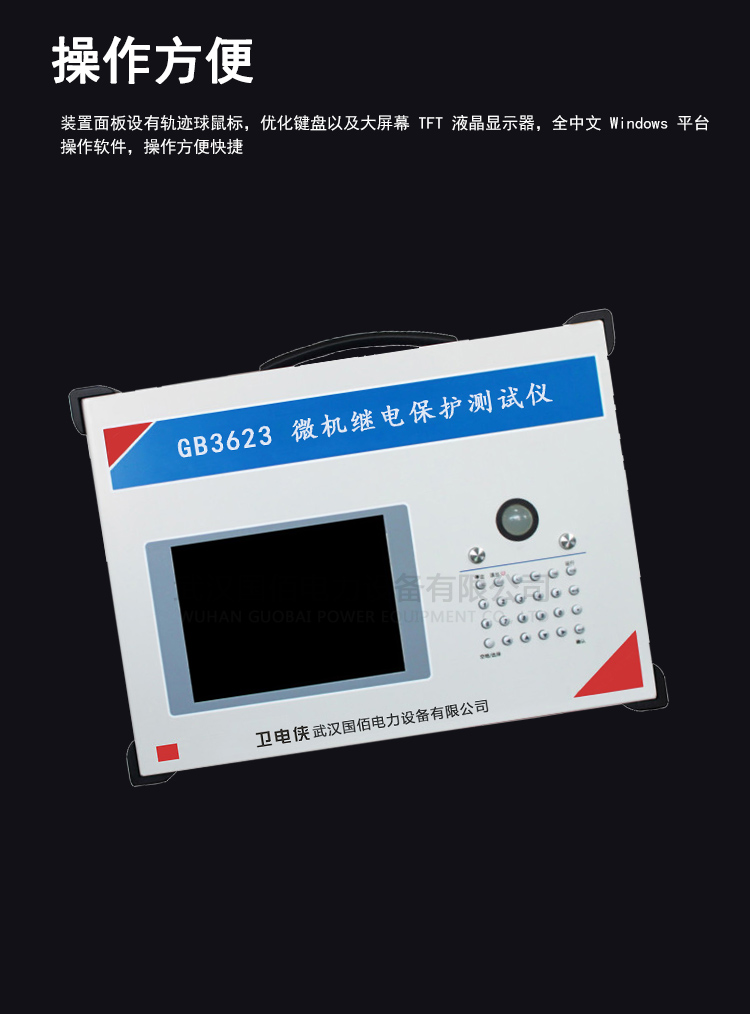

2) 單機操作方便 裝置面板設有軌跡球鼠標，優化鍵盤以及大屏幕 TFT 液晶顯示器，全中文 Windows 平臺操作軟件，操作方便快捷。

3) 雙操作方式 除了單機直接操作進行試驗外，裝置還可以外接筆記本電腦進行試驗，兩種方式功能完全相同。

4) 高性能主機 采用最新型高速 DSP 控制，運算速度快，實時處理能力強，傳輸頻帶寬，控制高分辨率 D/A 轉換，輸出波形精度高，失真小，線性好。

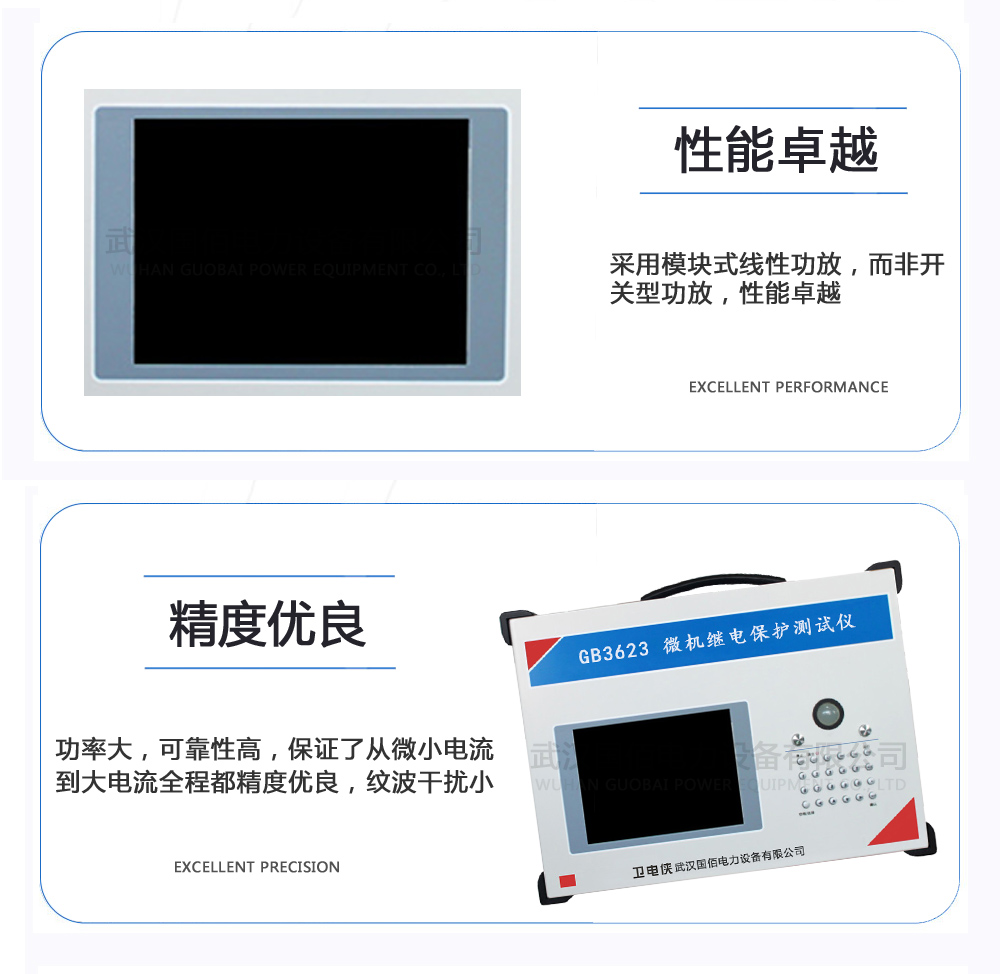

5) 線性功放輸出 采用模塊式線性功放，而非開關型功放，性能卓越。功率大，可靠性高，保證了從微小電流到大電流全程都精度優良，紋波干擾小。

6) 接口豐富 裝置面板帶有 USB 口、USB 通信接口等，方便數據存取及軟件升級，亦可外接其它設備。

7) 輕松測試備自投 8 路開入 4 對開出，可測試各種備自投裝置。測試界面設計美觀，可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。

8) 功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便的測試及掃描各種保護定值，進行故障回放，定時存儲測試數據，顯示矢量圖，聯機打印報表等。

9) GPS 控制功能 可雙側對時同步測試，進行光纖縱聯差動保護試驗等。

10) 七路電流電壓輸出 除 Ua、Ub、Uc、Ia、Ib、Ic 外，還有第四組電壓 Ux 輸出。Ux 可用于多種功能，如用于輸出各種 3U0，做線路保護試驗時輸出線路檢同期電壓等。

11) 獨立直流電源 設有一路大功率 110V 及 220V 專用直流電源輸出。

12) 完善的自我保護 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動，軟件故障診斷及輸出閉鎖等功能。

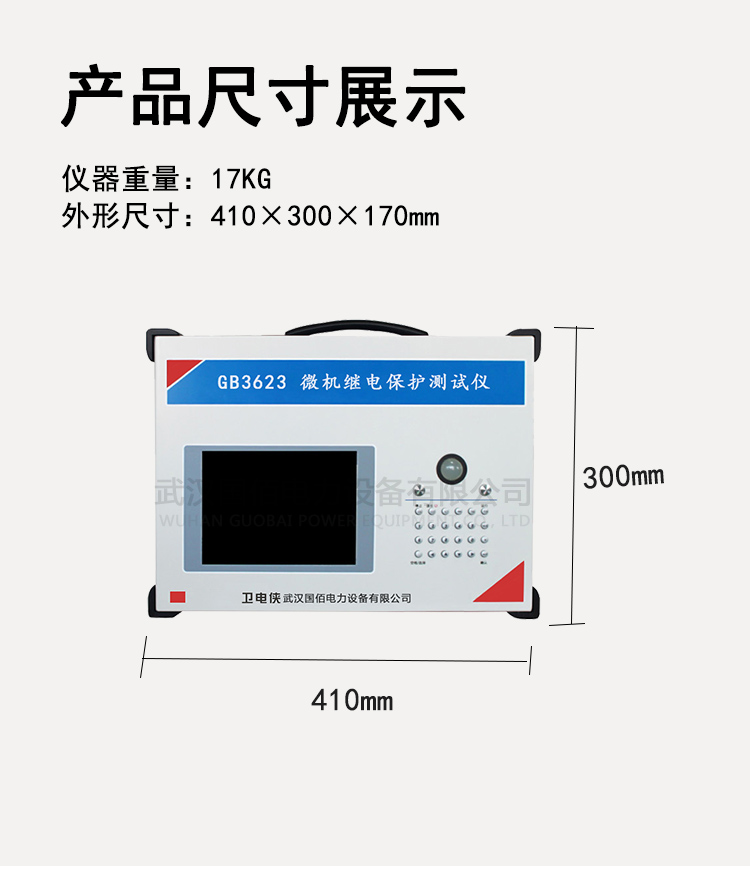

13) 輕小型一體化結構 采用了大量先進技術及元器件材料，并經專業化的結構設計，因而裝置體積小，重量輕，功能全，便于流動試驗。
