產品簡介 Product Introduction

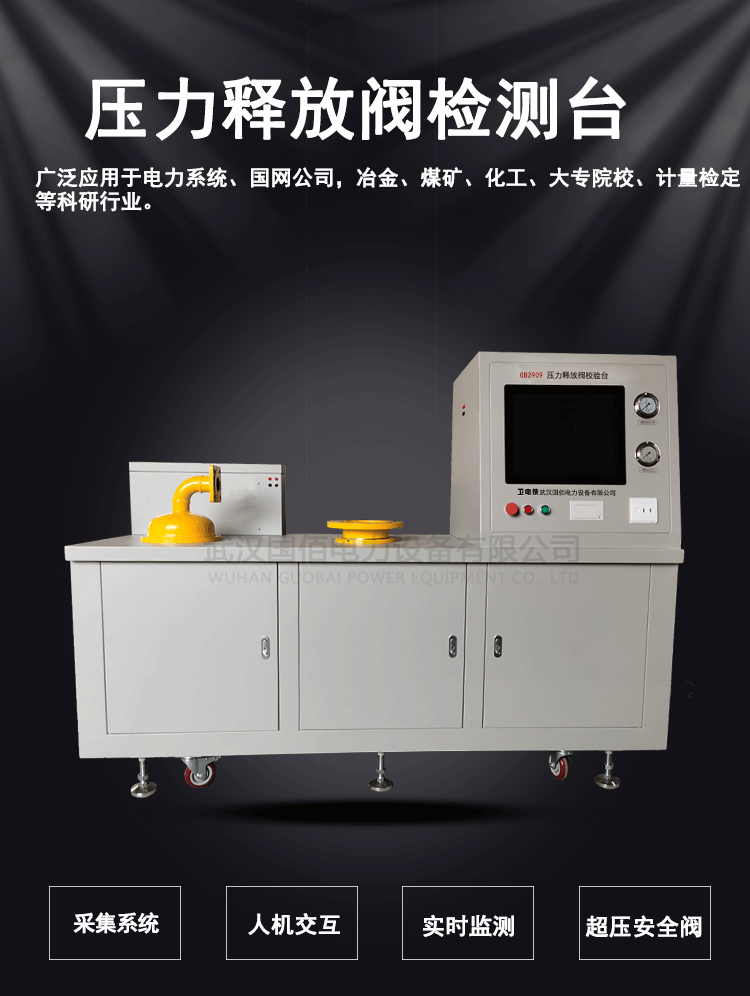

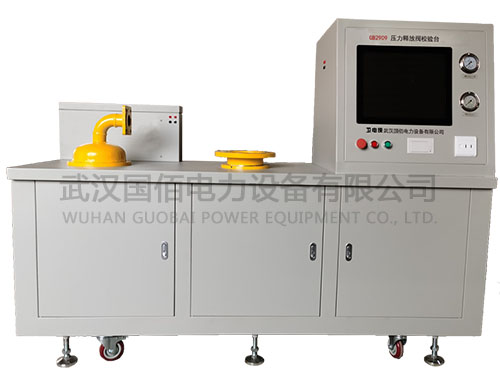

GB2909壓力釋放閥檢測臺可用于油浸式電力設備上壓力釋放閥的校驗，可模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，來測試壓力釋放閥的開啟壓力和關閉壓力及密封性能，可高速精確判斷膜盤密封面開啟峰值壓力及關閉壓力。

GB2909壓力釋放閥檢測臺可對國內外φ25、φ50、φ80、φ130壓力釋放閥進行開啟壓力、關閉壓力、密封壓力等參數檢測。

產品參數 Product Parameters

優勢特點 Advantage characteristics

1、整機結構：

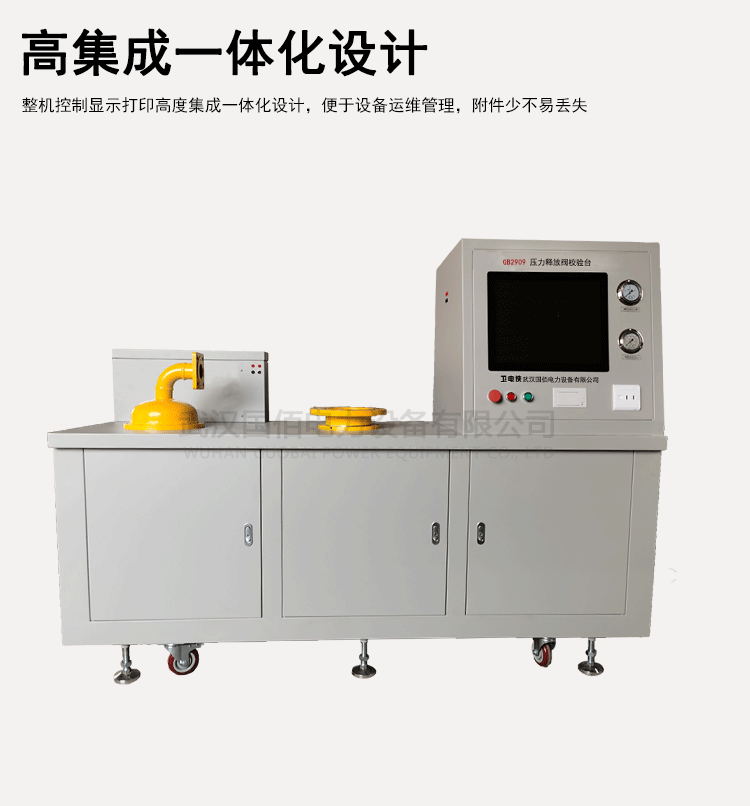

1）整機控制顯示打印高度集成一體化設計，便于設備運維管理，附件少不易丟失。

2）易損器件大量采用通用標準件，降低后期運維成本。

3）所有緊固件及主要結構件均采用304不銹鋼，提高了設備使用壽命。

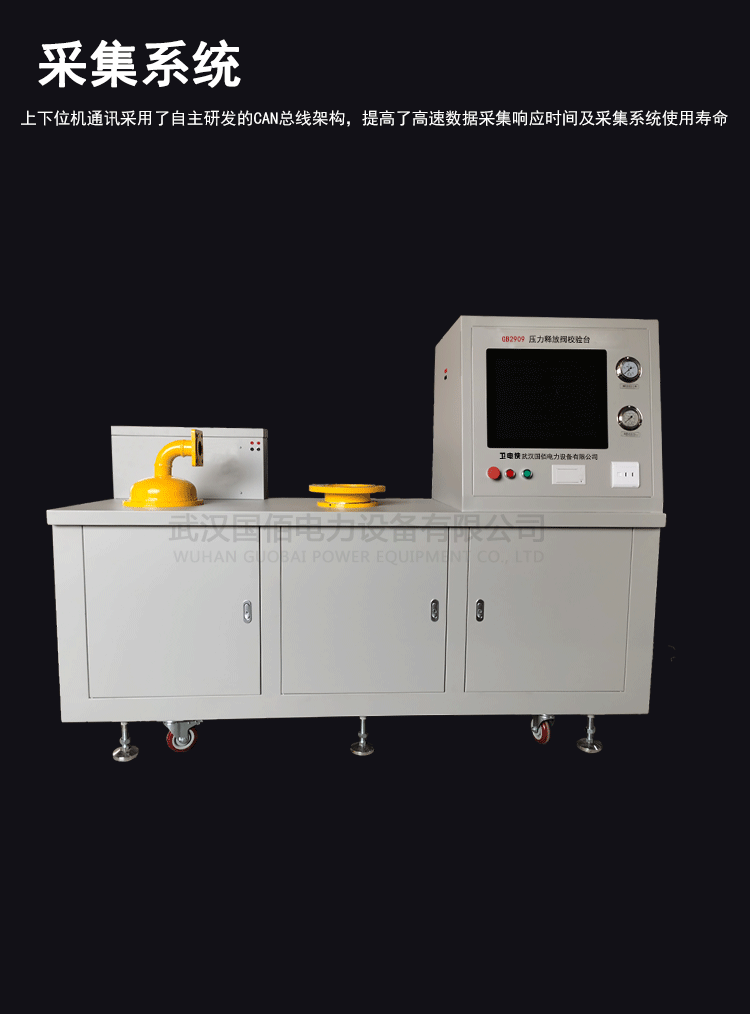

2、采集系統：上下位機通訊采用了自主研發的CAN總線架構，提高了高速數據采集響應時間及采集系統使用壽命。

3、罐體結構：采用獨立試驗罐，罐體設有超壓安全閥。

4、裝夾部分：被測壓力釋放閥裝夾方便可靠，φ130為主檢測口徑，配合φ25、φ50、φ80法蘭，實現多種類型壓力釋放閥的簡便裝夾測試。

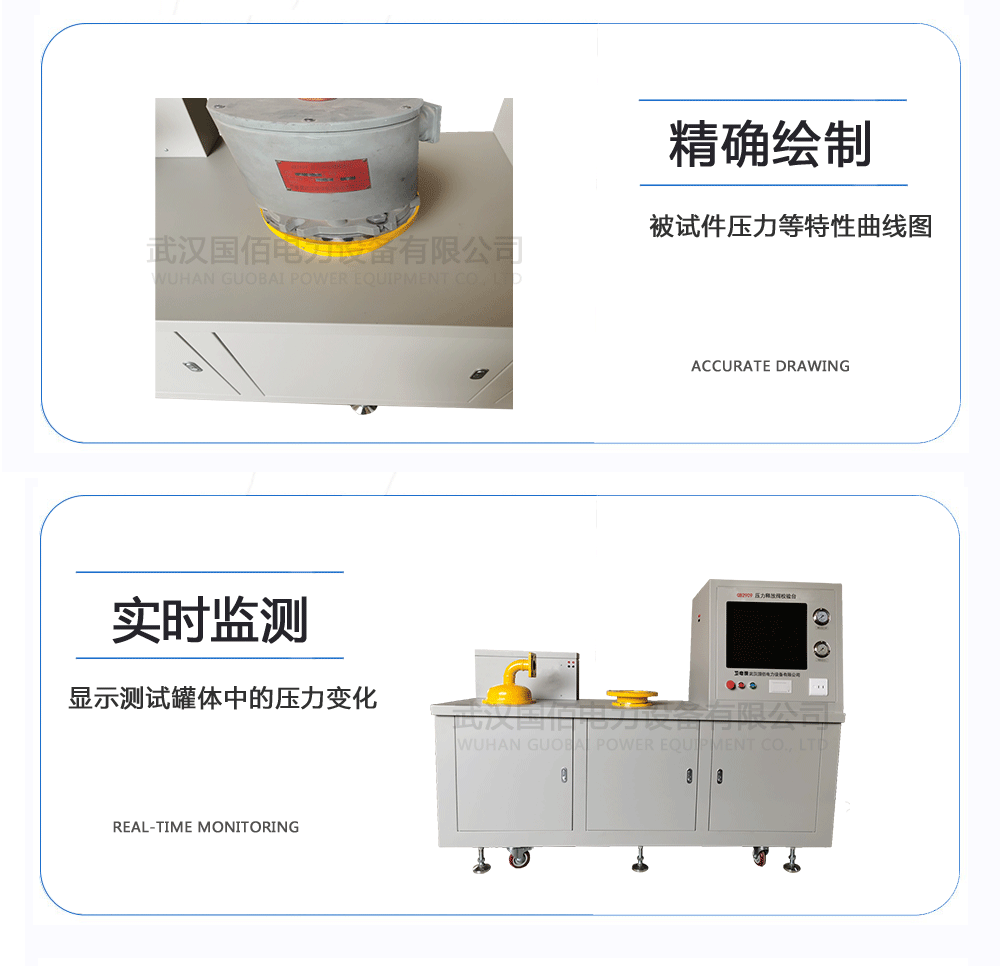

5、顯示方式：實時監測顯示測試罐體中的壓力變化，精確繪制被試件壓力釋放閥開啟壓力、關閉壓力、密封壓力、壓力增量等特性曲線圖。

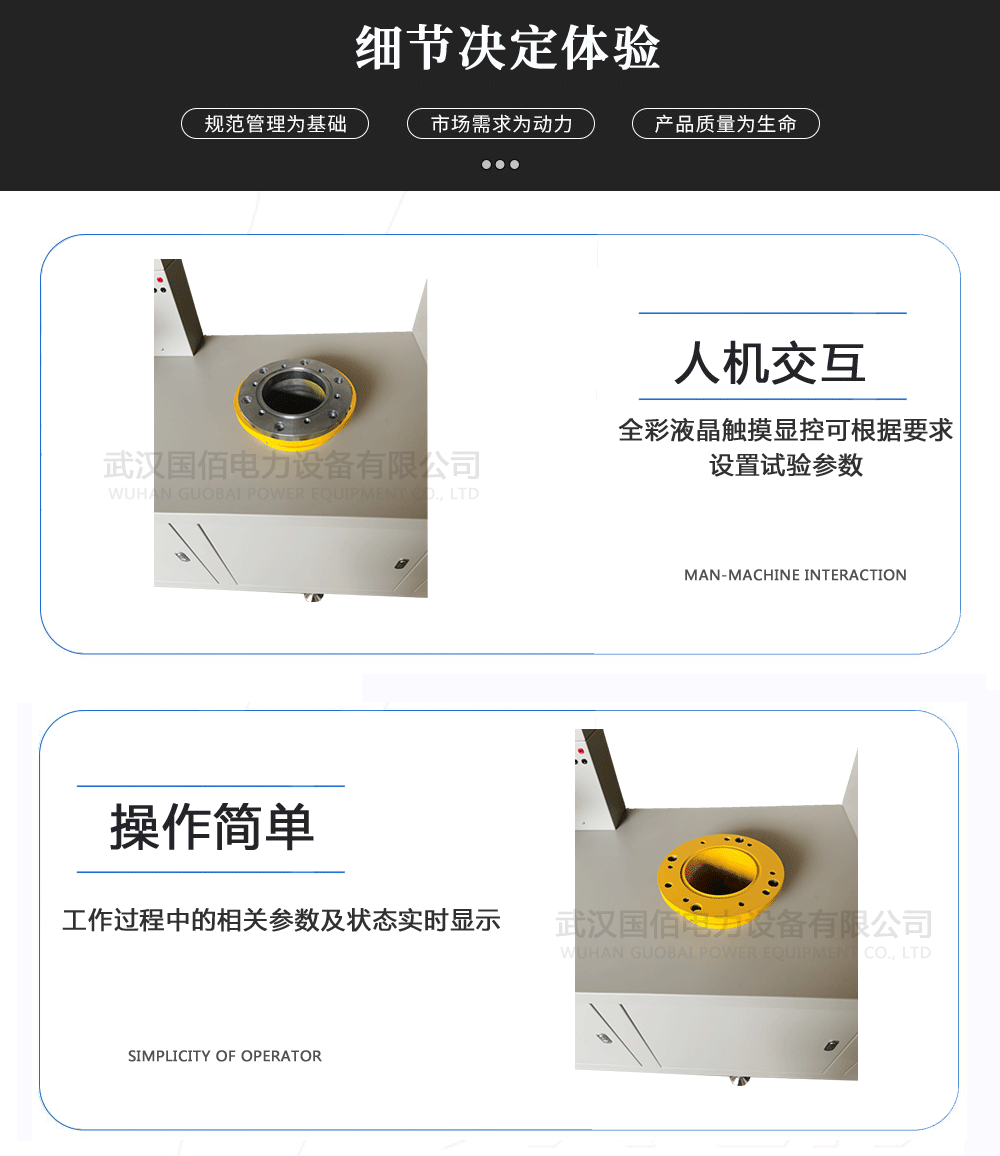

6、人機交互：全彩液晶觸摸顯控可根據要求設置試驗參數，工作過程中的相關參數及狀態實時顯示，操作簡便。

7、保護功能：測試罐上設有排氣電磁閥、安全閥等以保證測試安全。控制系統具有高度邏輯保護機制，設備運行過程中出現超壓、延時、泄漏等，系統可快速泄壓終止檢測，同時出現工況異常時（例如：執行器件、壓力傳感器等...），系統實時監測并提示異常狀態，自動終止運行，并彈出相關提示對話框。

8、接點檢測：設有開啟壓力、關閉壓力動作接點各兩對，可在一次檢測項目中完成兩個節點采樣，并顯示出兩個節點狀態。同時可對無信號接點壓力釋放閥進行開啟壓力、關閉壓力檢測。

9、數據管理：控制系統基于WIN平臺，方便試驗數據存儲、調閱，并兼容第三方軟件。同時可通過檢測臺集成微打進行試驗數據編輯打印。
