一、引言

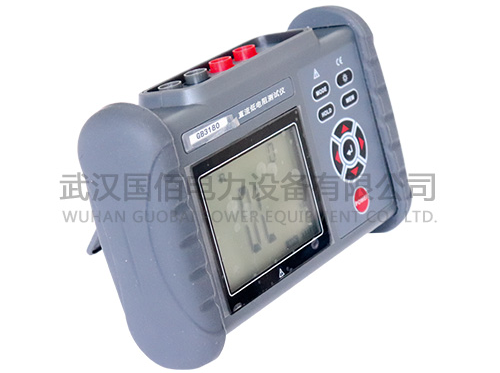

在電力設備檢測領域，接觸電阻與導體電阻的精確測量直接影響著設備運行安全性和系統穩定性。GB3180直流低電阻測試儀作為新一代智能化檢測設備，憑借其創新的四線法測試技術和寬量程覆蓋能力，已成為電力系統、裝備制造等領域不可或缺的專業檢測工具。

二、技術特性解析

四線法精密測試體系
      采用Kelvin四線制檢測原理，通過獨立電流回路（C1/C2）和電壓回路（P1/P2）的物理隔離，徹底消除測試線阻抗及接觸電阻對測量精度的影響。配合≥1A的測試電流，可在0.001mΩ至300kΩ的寬動態范圍內實現±0.5%的基本精度。

智能化測量平臺
      內置32位微處理器實現三大創新功能：

動態補償算法：自動修正溫漂和時漂誤差

雙模式量程管理：支持手動/自動量程切換

智能保護機制：配備過載（AC 220V/0.1ms）和反向電壓保護

工程化設計創新
     ? 供電系統：3.7V/2000mAh鋰電組支持連續8小時作業
     ? 人機界面：71×52mm高對比度LCD，支持帶背光顯示
     ? 數據管理：500組存儲容量，支持USB通訊（兼容RS-232協議）

三、典型應用場景

電力系統檢測

變電站接地網導體電阻（≤50mΩ）

GIS開關接觸電阻（10-100μΩ級）

變壓器繞組直流電阻（0.1Ω-10kΩ）

工業設備檢測

電動機線圈阻值偏差分析

繼電保護裝置觸點電阻測試

軌道交通接觸網連接質量評估

四、安全與標準符合性

安全防護體系

絕緣強度：AC3700V/1min耐壓

電磁兼容：滿足IEC61010-4-3（1V/m場強）

防護等級：CAT III 600V標準

計量認證依據
      嚴格遵循JJG724-1991、JJG166-1993等國家計量規程，測量結果可溯源至國家基準。特殊設計的溫度補償算法（18-28℃工作范圍）確保現場測量一致性。

五、技術創新點

混合信號處理架構：將模擬前端與數字處理模塊分離，信噪比提升至80dB

動態電流調節技術：根據被測阻抗自動優化測試電流（1mA-1A）

智能診斷系統：內置開路/短路自檢功能，異常狀態實時提示

六、應用案例
某特高壓換流站應用實踐：
使用GB3180對128個接地連接點進行普測，成功發現3處超標接觸電阻（＞50μΩ），經處理使整體接地系統電阻下降18%，驗證了設備在復雜電磁環境下的檢測可靠性。

七、發展趨勢
隨著智能電網建設推進，新一代測試儀將向以下方向發展：

無線組網測量能力

溫度-電阻聯合分析功能

基于AI的劣化趨勢預測

本設備的技術創新為電力設備狀態檢測提供了高精度解決方案，其工程化設計理念和智能化檢測模式，正在推動行業檢測技術向數字化、網絡化方向演進。
