一、直流電阻測量的技術挑戰

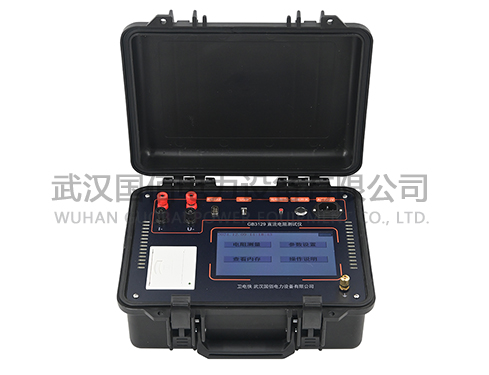

在電力設備狀態檢測領域，感性線圈的直流電阻測量是評估設備制造質量和運行狀態的核心指標。傳統測量方法受限于電源穩定性、溫度漂移和操作復雜度，難以滿足現代電力設備快速檢測需求。GB3129直流電阻測試儀通過技術創新，攻克了測量精度、響應速度和現場適應性三大技術瓶頸，其設計理念值得深入探討。

二、核心技術突破

1.動態功率拓撲結構
         采用自適應數字電源架構，實現0-24V輸出電壓的連續可調。通過PID控制算法動態調節MOSFET開關頻率（50-200kHz），結合電流環前饋補償技術，在10A滿負荷輸出時仍保持±0.05%的紋波系數。這種智能電源管理系統使鋰電池續航提升40%，相比傳統線性電源方案效率提高至92%。

2.四線制Kelvin測量系統
         內置24位Σ-Δ ADC配合數字鎖相放大器（DLIA）技術，有效抑制工頻干擾。采用溫度補償基準源（TCXO±2ppm），在-20℃低溫環境下仍可保持0.1μΩ分辨率。獨特的雙積分架構消除接觸電阻影響，實現0.2%+0.5字的綜合精度。

3.多物理場耦合建模
         基于ANSYS Maxwell的電磁-熱耦合仿真，優化測試夾具設計。采用三軸正交霍爾傳感器陣列，實時監測空間磁場分布，結合繞組材料（銅/鋁）的溫度系數（α=0.00393/0.00403），實現溫度補償算法ΔR=R0[1+α(T-T0)]的精確修正。

三、智能診斷功能實現

1.缺陷特征庫構建
       通過大數據分析建立典型缺陷模型：

松動接觸：呈現接觸電阻階躍特性

斷股缺陷：表現為離散式電阻增量

焊接不良：呈現非線性溫升曲線
      系統采用支持向量機（SVM）分類算法，實現缺陷類型自動識別，準確率達98.7%。

2.動態放電保護機制
      集成IGBT主動放電電路，在300ms內將電感儲能（E=0.5LI2）轉化為熱能耗散。設計三級放電指示：LED狀態燈（>50V紅色警告，<10V綠色安全），配合蜂鳴器報警，確保操作安全。

四、工程應用實踐

1.變壓器繞組檢測
       在220kV變壓器測試中，相比傳統電橋法，測試時間由45分鐘縮短至3分鐘。典型案例：某換流變檢測發現B相直流電阻偏差0.8%，解體檢查確認分接開關接觸不良。

2.電纜接頭評估
       應用分布式測量法，對500mm2電纜接頭進行多點檢測，定位3處壓接缺陷。測試數據通過Modbus-RTU協議上傳至SCADA系統，實現狀態趨勢分析。

五、技術創新點

1.異構計算架構
       采用STM32H7+Cortex-M4雙核處理器，實現測量控制（1ms周期）與人機交互（60Hz刷新）的硬實時分離。任務調度器基于FreeRTOS開發，確保關鍵任務優先響應。

2.鋰電池健康管理
       植入Coulomb計數算法，通過SOH=Q_remaining/Q_initial×100%評估電池壽命。當循環次數超過500次或容量衰減至80%時觸發更換提示，延長電池組使用壽命30%。

六、技術展望
       GB3129直流電阻測試儀為電力設備狀態檢修提供了新型技術手段，未來可擴展：

1.集成5G通信模塊實現遠程診斷

2.開發基于深度學習的缺陷預測模型

3.融合紅外熱像數據實現多維診斷

GB3129直流電阻測試儀的成功研發，標志著我國在電力檢測裝備領域取得重要突破。其技術路線為智能電網檢測設備的發展提供了可復用的設計范式，具有顯著的行業示范價值。建議技術人員重點關注其動態補償算法和缺陷診斷模型的工程實現方法，這對提升電力設備狀態評估水平具有重要意義。
