圍繞新型GB8019變頻串聯諧振試驗裝置的技術特性展開分析，重點闡述其在10kV電纜交流耐壓試驗中的創新設計與工程應用價值。通過解析系統組成、參數配置及智能控制特性，展現該設備在電力檢測領域的技術優勢。

一、系統架構設計

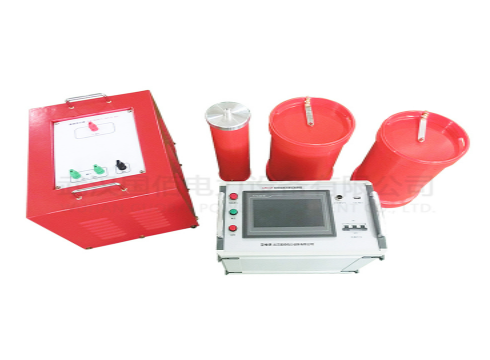

本裝置采用模塊化設計理念，由四大核心單元構成：

1.智能變頻電源（5.5kW）

a.寬頻調節（30-300Hz）±0.1Hz精度

b.雙模式控制系統（自動/手動）

c.實時電壓補償技術（±10%電網波動）

2.高壓諧振電抗器組（2×22kV/44kVA）

a.干式環氧澆注結構（IP54防護等級）

b.50H單節電感量，Q值≥45@45Hz

c.串并聯靈活配置（最大輸出44kV/2A）

3.勵磁變壓器（5.5kVA）

a.自適應阻抗匹配設計

b.400V/1.2kV變比優化

4.精密分壓系統

a.30kV/6500pF電容分壓器

b.1000:1分壓比，1.5級測量精度

二、技術創新特性

1.智能調諧算法

采用模糊PID控制策略，實現諧振點自動追蹤（響應時間<3s），相比傳統設備效率提升60%。試驗數據自動存儲功能滿足DL/T596標準要求。

2.安全防護體系

a.三級過流保護（動作時間<20ms）

b.閃絡保護響應速度達μs級

c.接地故障自診斷系統

3.結構優化設計

a.緊湊型電抗器設計（體積減少35%）

b.熱管理系統確保5min滿負荷運行溫升<65K

c.多物理場仿真優化的電磁結構

三、10kV電纜測試應用

典型配置方案：

現場測試數據表明：

1.電壓穩定性：<±1%（電網波動±10%時）

2.波形畸變率：THD<2%

3.系統效率：>92%（額定工況）

四、工程實踐優勢

1.多場景適應性：通過電抗器組合可覆蓋10kV/300mm2電纜（100-2000m）測試需求

2.智能人機交互：7寸觸摸屏支持試驗參數預設（電壓、時間、頻率帶）

3.運輸便捷性：模塊化設計使單件最大重量<85kg（符合GB/T13384運輸標準）

該裝置通過變頻諧振技術的深度開發，實現了測試設備的小型化、智能化突破，其精確的諧振控制能力和完善的安全防護體系，為10kV電力電纜的交接試驗、預防性試驗提供了可靠解決方案，符合GB50150電氣裝置安裝標準要求，具有顯著的經濟效益和推廣價值。
