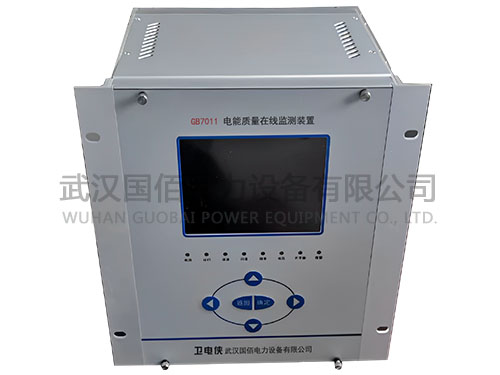

產品簡介 Product Introduction

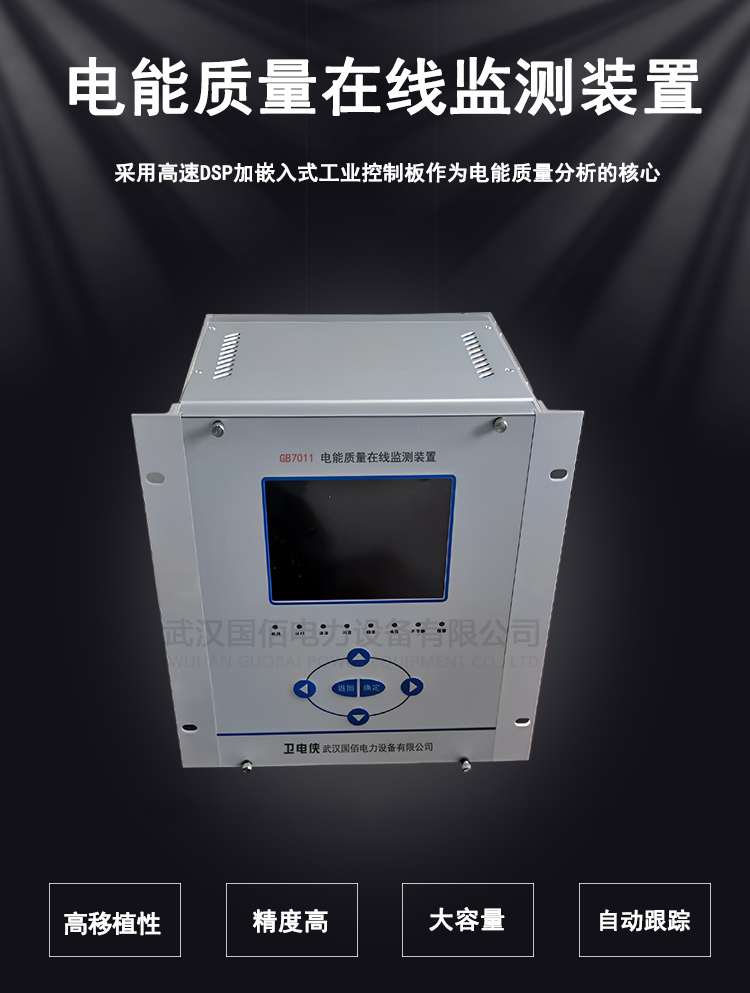

GB7011電能質量在線監測裝置采用高速DSP加嵌入式工業控制板作為電能質量分析的核心，DSP具有極強的數據處理能力用來完成數據的采集與傳輸，核心硬件處于國內先進水平。嵌入式工業控制板用來進行數據的計算、統計、顯示、存儲、按鍵、通訊。采用嵌入式操作系統作為軟件平臺，全部軟件采用C++ 高級語言編程，保證了系統的高可靠性和高移植性。

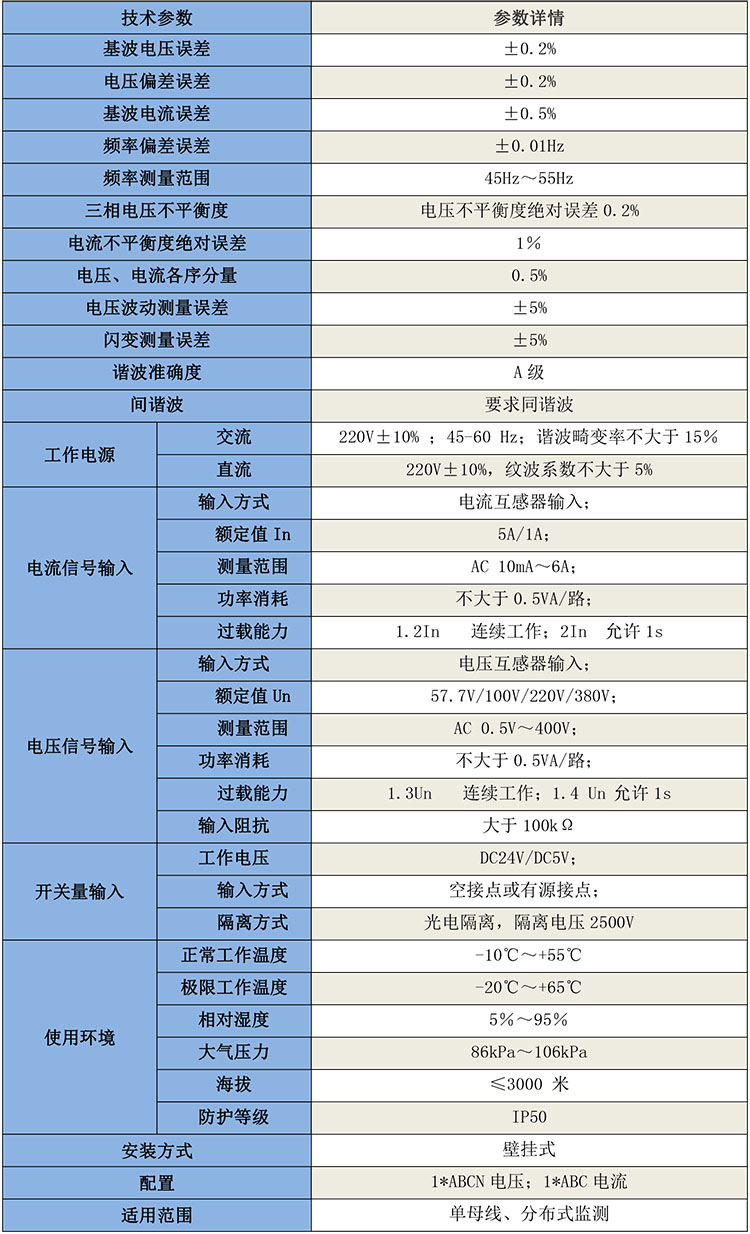

產品參數 Product Parameters

優勢特點 Advantage characteristics

1) GB7011電能質量在線監測裝置，采用高速DSP加嵌入式工業控制板作為電能質量分析的核心，DSP具有極強的數據處理能力用來完成數據的采集與傳輸，核心硬件處于國內先進水平。

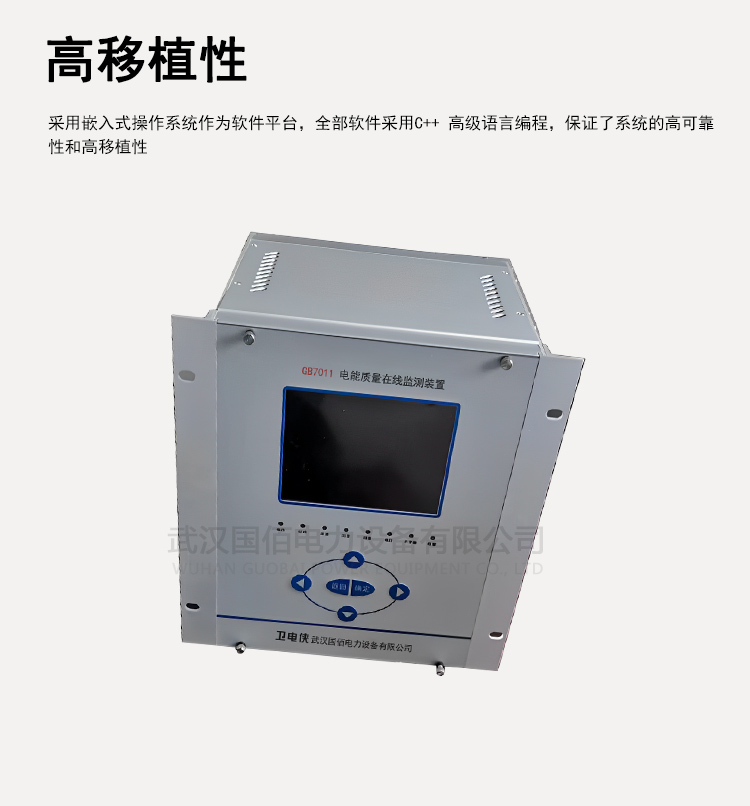

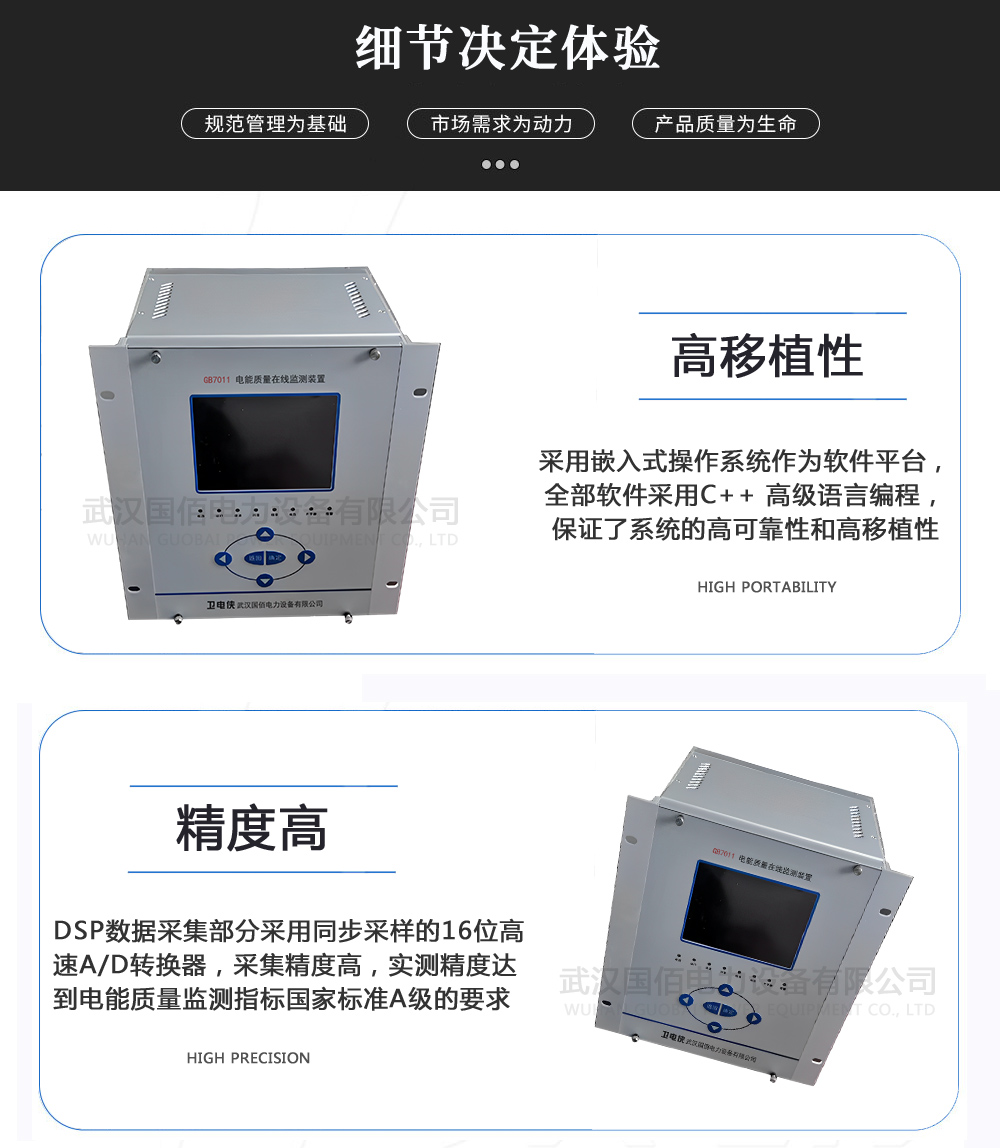

2) 嵌入式工業控制板用來進行數據的計算、統計、顯示、存儲、按鍵、通訊。采用嵌入式操作系統作為軟件平臺，全部軟件采用C++ 高級語言編程，保證了系統的高可靠性和高移植性。

3) DSP數據采集部分采用同步采樣的16位高速A/D轉換器，采集精度高，實測精度達到電能質量監測指標國家標準A級的要求；

4) 大容量的存儲空間，滿足電能質量監測儀對數據存儲的要求，可保存6 個月以上的歷史數據掉電不丟失。

5) 采用了軟硬件相結合的鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。

6) 強大的通訊接口，裝置配置了工業以太網，通訊速率高達100Mbps，還配置有RS485、USB通訊接口，可選擇多種通訊方式與遠方管理中心交互數據；

7) 核心硬件采用四層印刷電路板（PCB）工藝和SMT工藝，硬件可靠性和電磁兼容能力達到國內先進水平，達到了國標對電能質量監測儀的EMC的要求。

8) 電能質量在線監測裝置，能夠滿足從 220V～500KV 各電壓等級，各種類型監測點電能質量監測的要求，而且裝置適用于三相三線、三相四線和兩 CT 等多種接線方式的場合。
