產品簡介 Product Introduction

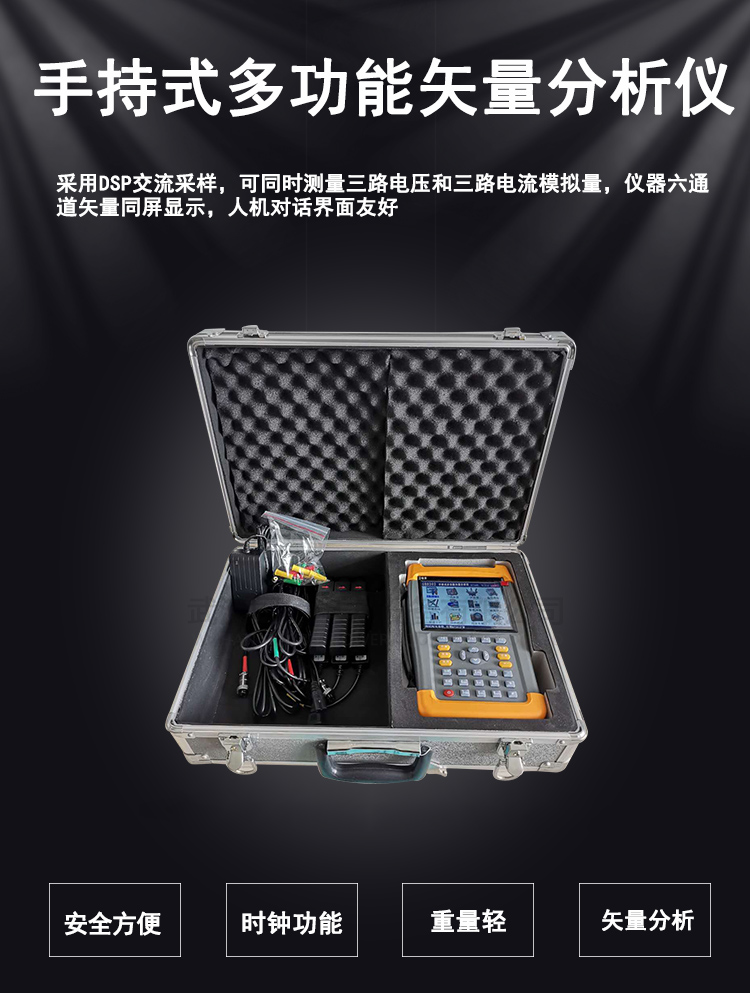

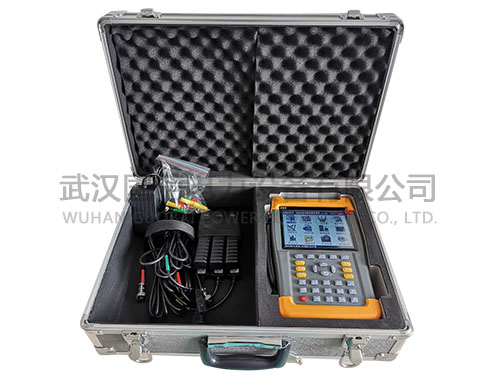

GB8302手持式多功能矢量分析儀采用DSP交流采樣，可同時測量三路電壓和三路電流模擬量，儀器六通道矢量同屏顯示，人機對話界面友好。自主研發開模的手持式結構，高強度工程塑料，堅固且輕便，使用簡便，大大方便了現場使用，是電力工作者的得力助手。

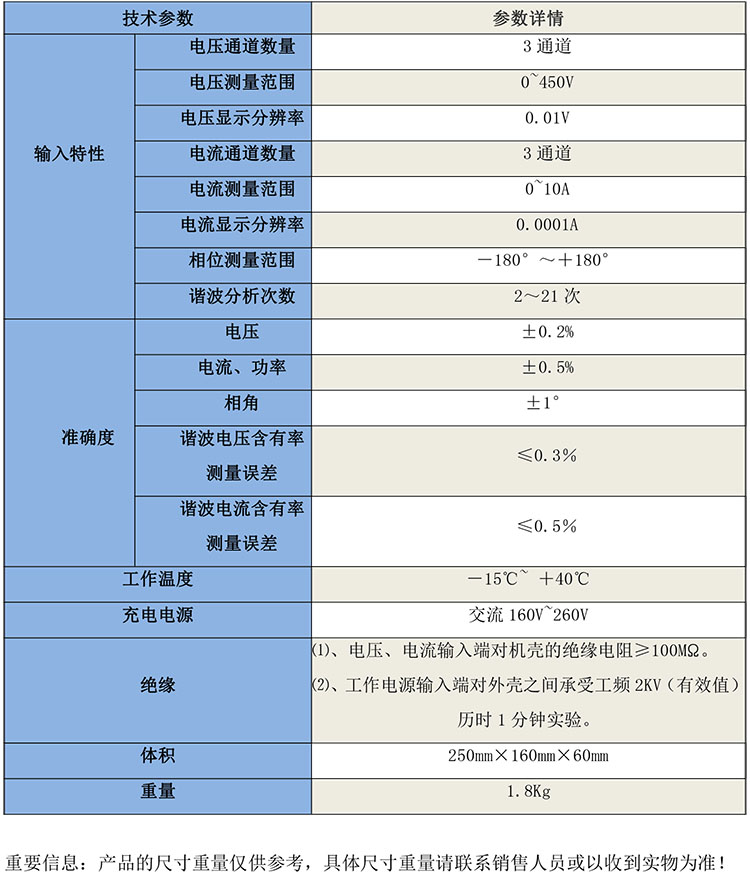

產品參數 Product Parameters

優勢特點 Advantage characteristics

1) 三路電壓、三路電流矢量同屏顯示，對于復雜差動保護裝置可采用雙鉗法進行多次測量最終繪制出完整的六角圖。

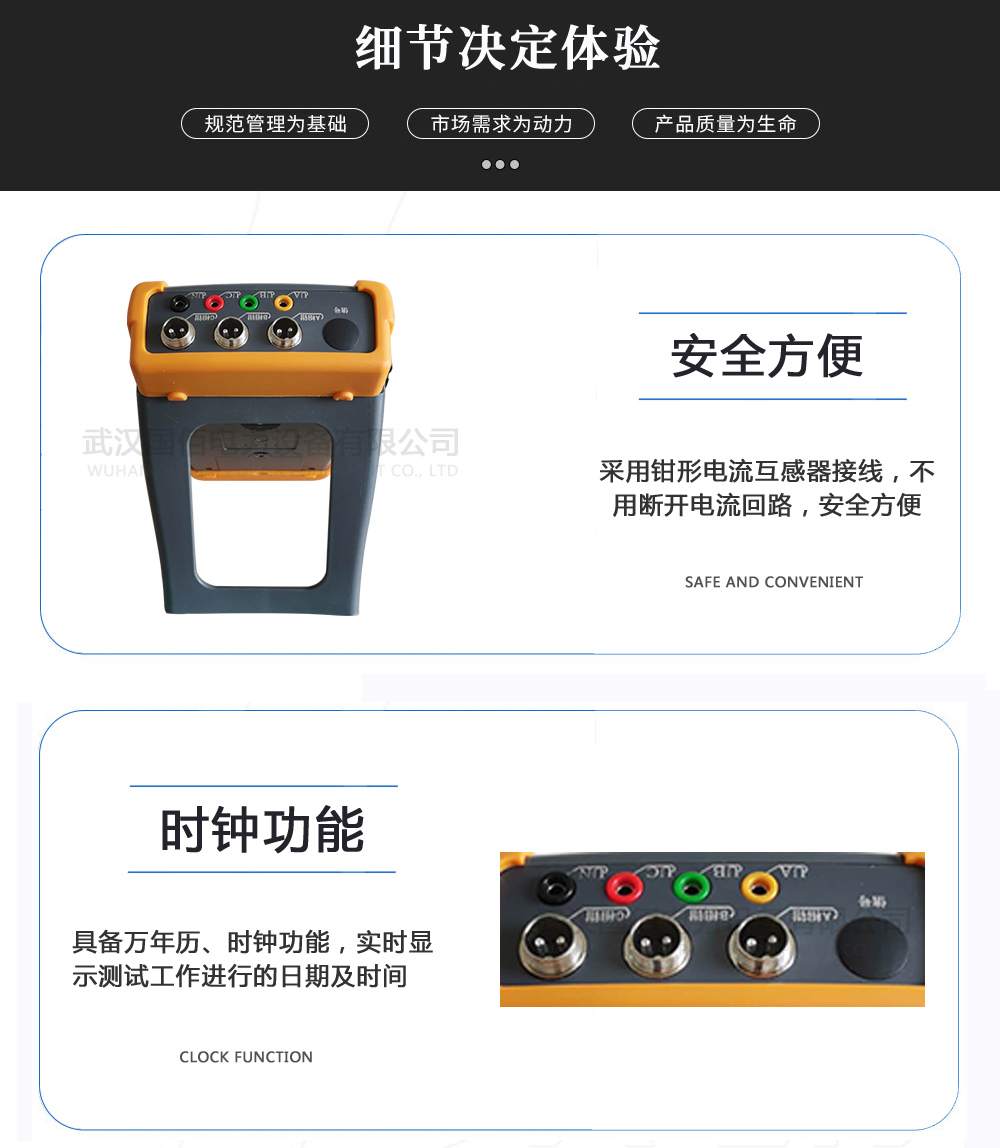

2) 采用鉗形電流互感器接線，不用斷開電流回路，安全方便。

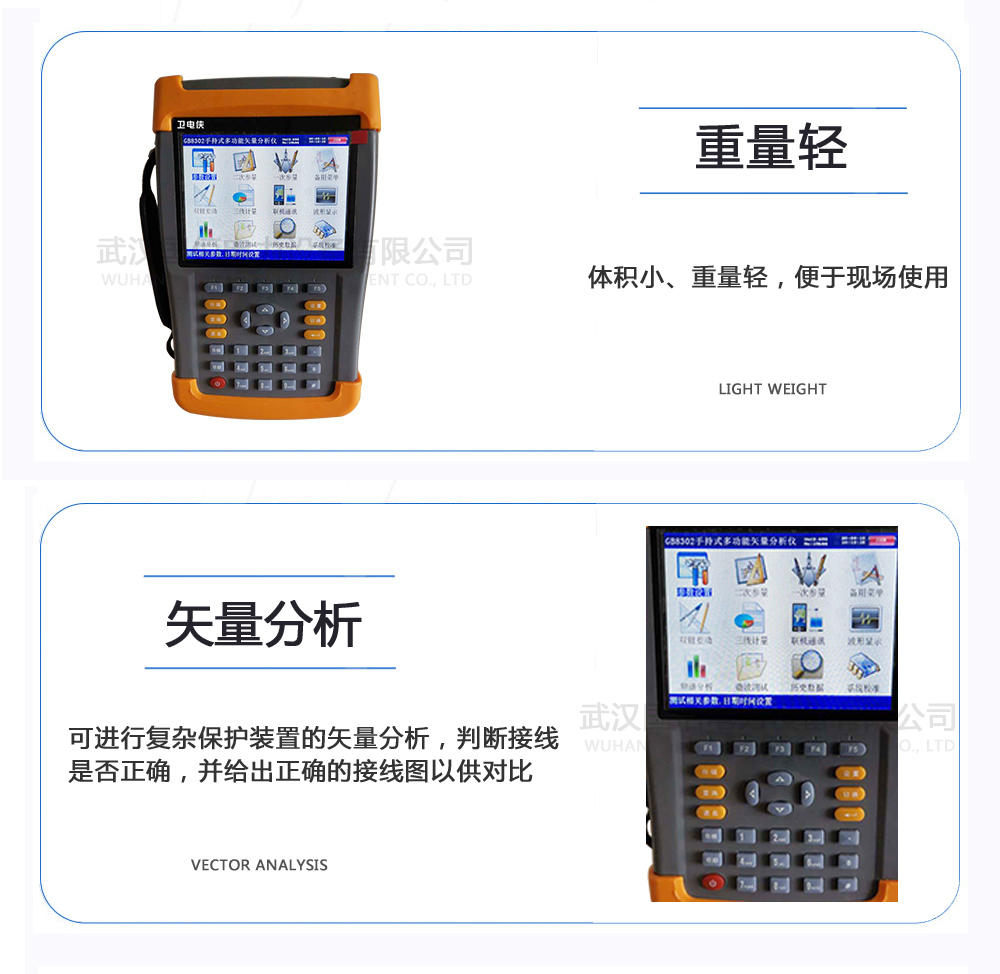

3) 可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。

4) 可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。

5) 可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。

6) 可進行現場被測信號的諧波分析，能分析出2－21次諧波的各次含量，自動計算出總諧波失真度。

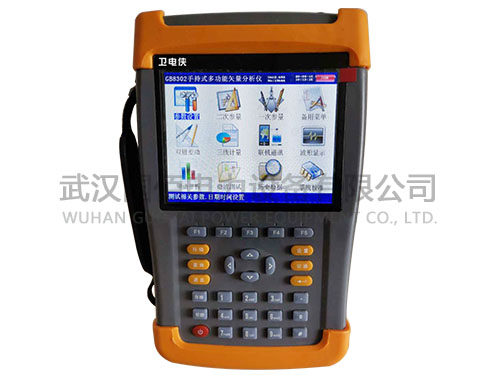

7) 大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，硅膠觸摸按鍵使操作更舒適、手感更佳，液晶寬溫、帶亮度調節，適應冬夏各季環境應用。

8) 大容量鋰電池供電，連續工作長達8小時。

9) 用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲1000組以上的數據。

10) 可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。

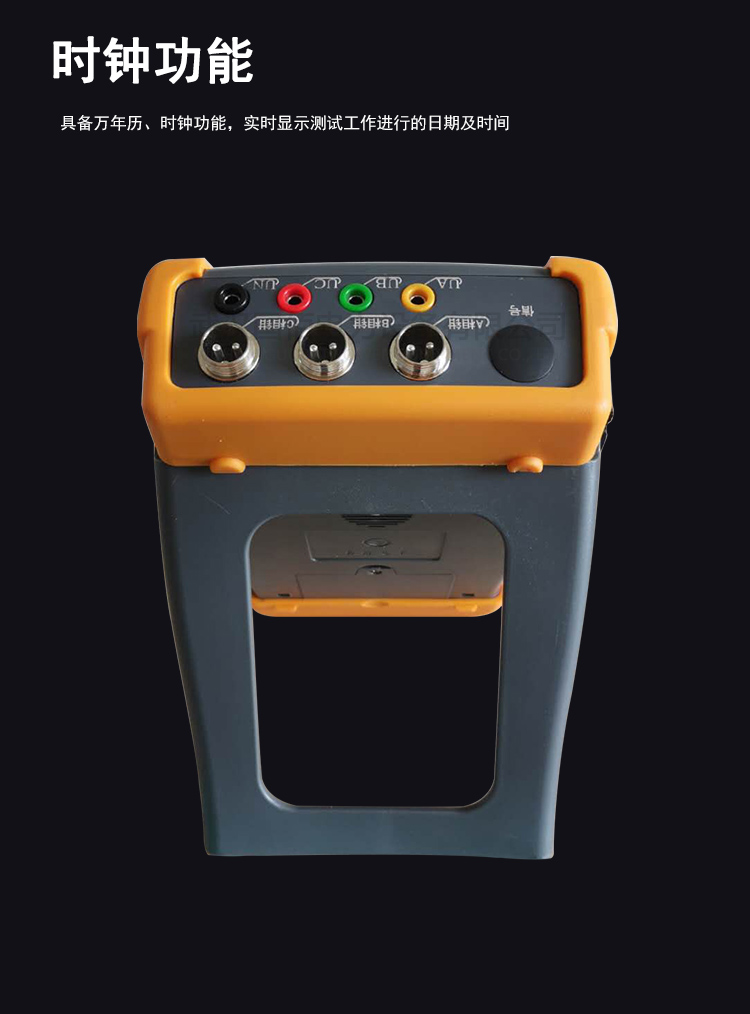

11) 具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。

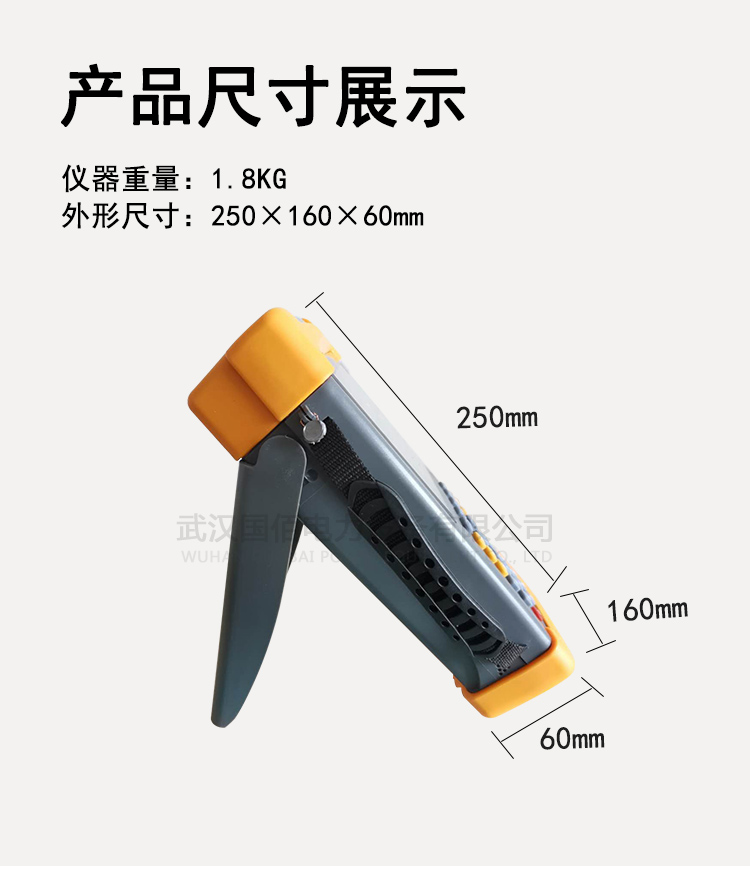

12) 體積小、重量輕，便于現場使用。

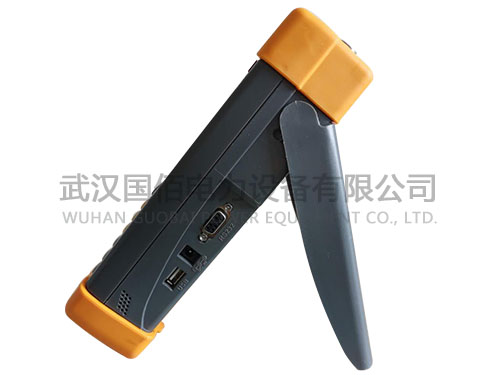

13) 預留USB接口，可用儀器來替代優盤等移動存儲設備。
