產品簡介 Product Introduction

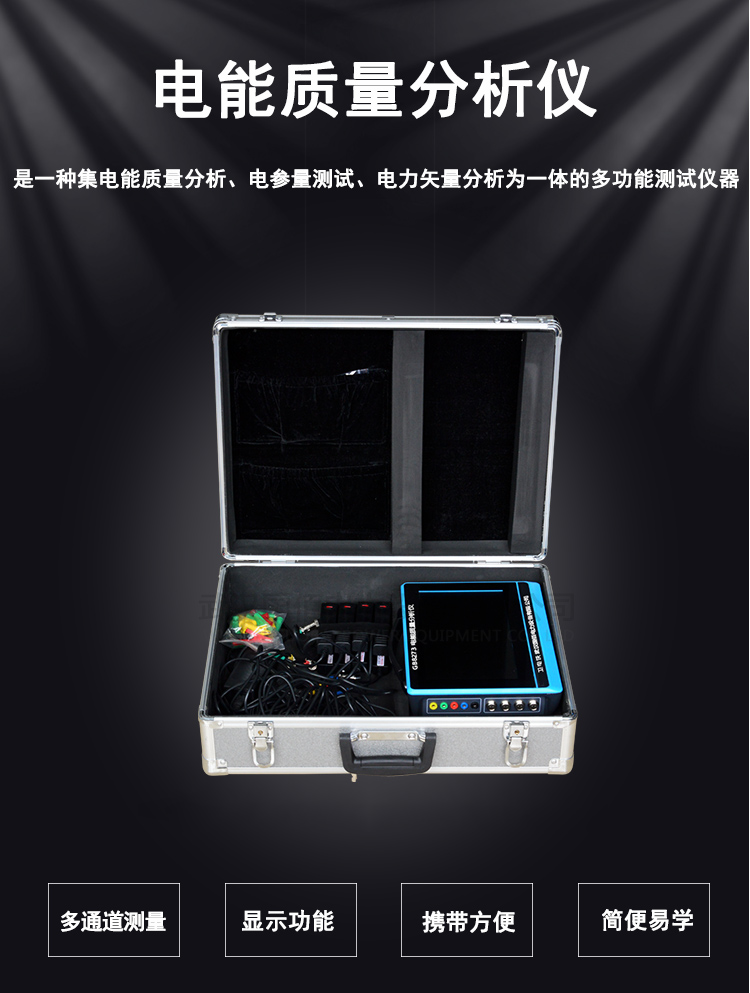

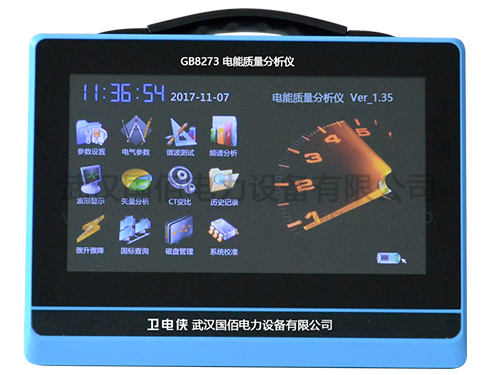

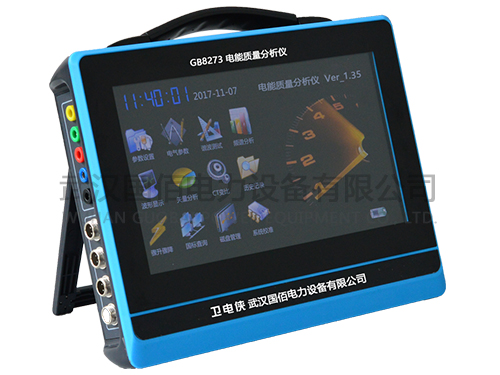

GB8273電能質量分析儀是一種集電能質量分析、電參量測試、電力矢量分析為一體的多功能測試儀器。該儀器支持50Hz/60Hz電網工頻系統測量，它可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、電壓驟升驟降、功率和三相不平衡等所有電能質量參數，具備高級電能質量測量功能，同時提供了專業的上位機分析軟件進行二次分析，為用戶提供最準確的電力故障診斷分析。配備高精度、高線性度的電壓互感器和鉗形電流互感器，使儀器對各種參量的測量精度很高，同時現場接線簡便。采用進口大屏幕彩色液晶作為顯示器，觸摸屏操作，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。儀器內置大容量掉電不丟失數據存儲器，可將現場測試數據海量保存，為上位機軟件的分析提供可靠的現場數據。

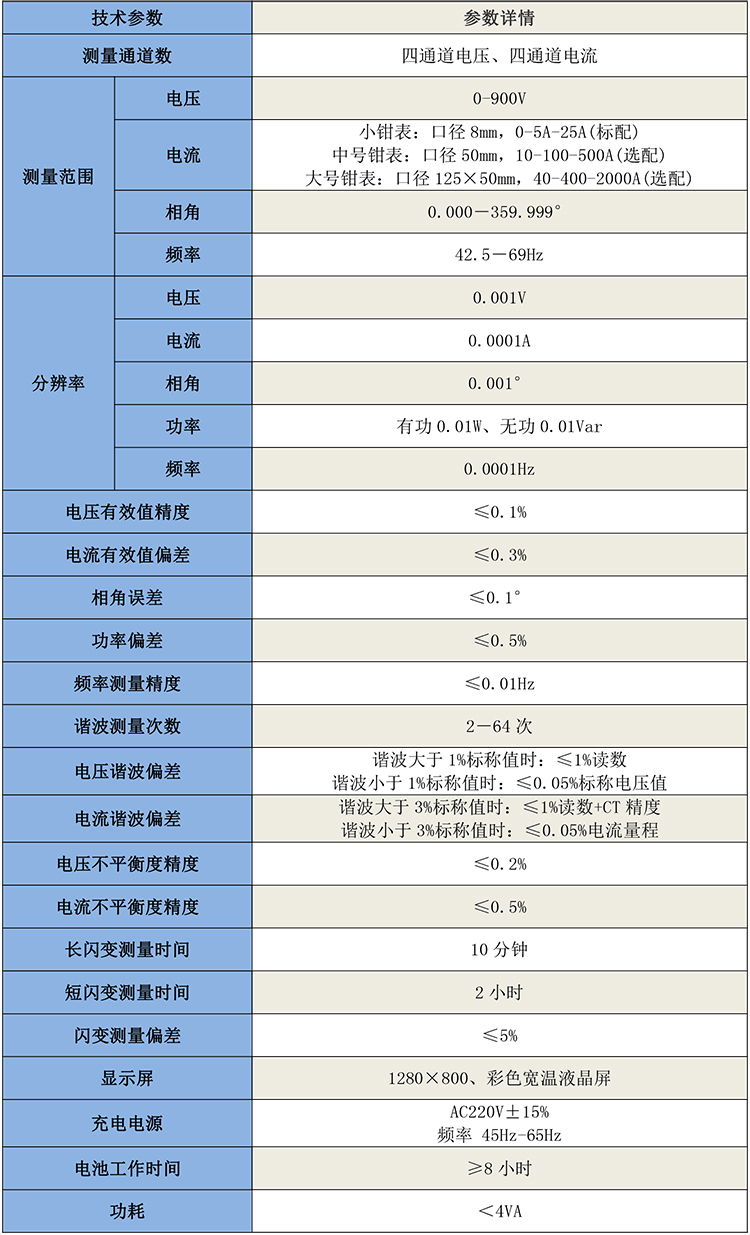

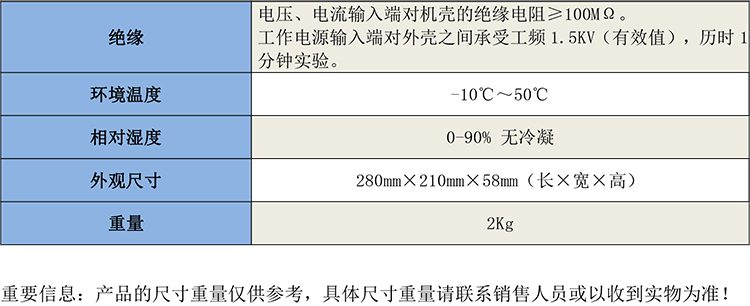

產品參數 Product Parameters

優勢特點 Advantage characteristics

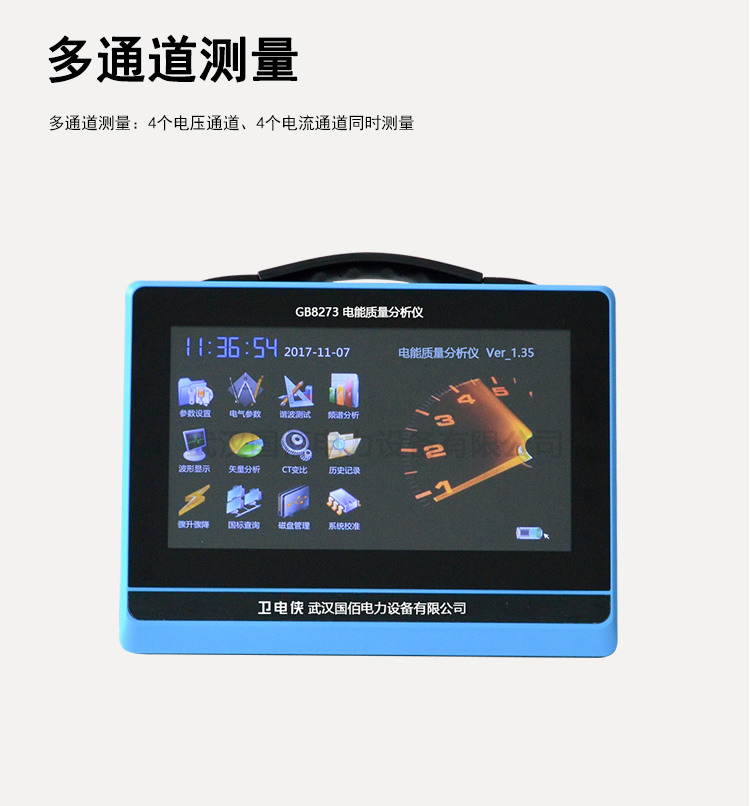

1) 多通道測量：4個電壓通道、4個電流通道同時測量。

2) 電氣參數測量：可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等參數；

3) 可測量2-64次的電壓諧波和電流諧波含量；

4) 可測量總諧波畸變率；

5) 可測量并短時閃變（PST）、長時閃變（PLT）、電壓波動；

6) 可測量正序電壓、負序電壓、零序電壓、電壓不平衡度；

7) 可測量正序電流、負序電流、零序電流、電流不平衡度；

8) 暫態參量測量功能，具備電壓驟升驟降事件記錄功能，并同時啟動自動錄波功能，將所發生事件的發生時間和實際波形記錄下來；

9) 具有示波功能，可以實時波形顯示電壓電流大小和畸變情況，并可以在儀器上對電壓電流波形進行縮放；

10) 六角圖顯示功能，可進行計量回路和保護裝置回路的矢量分析，進行錯接線檢查；

11) 選配大鉗表可以進行低壓電流互感器的變比和角差測量；

12) 諧波含量可以柱狀圖的形式顯示，視覺效果良好；

13) 內置大容量數據存儲器，（存儲間隔1秒－1000分鐘可選）按1分鐘的時間間隔可連續存儲18個月以上；

14) 10英寸大屏幕彩色液晶屏顯示器1280×800；

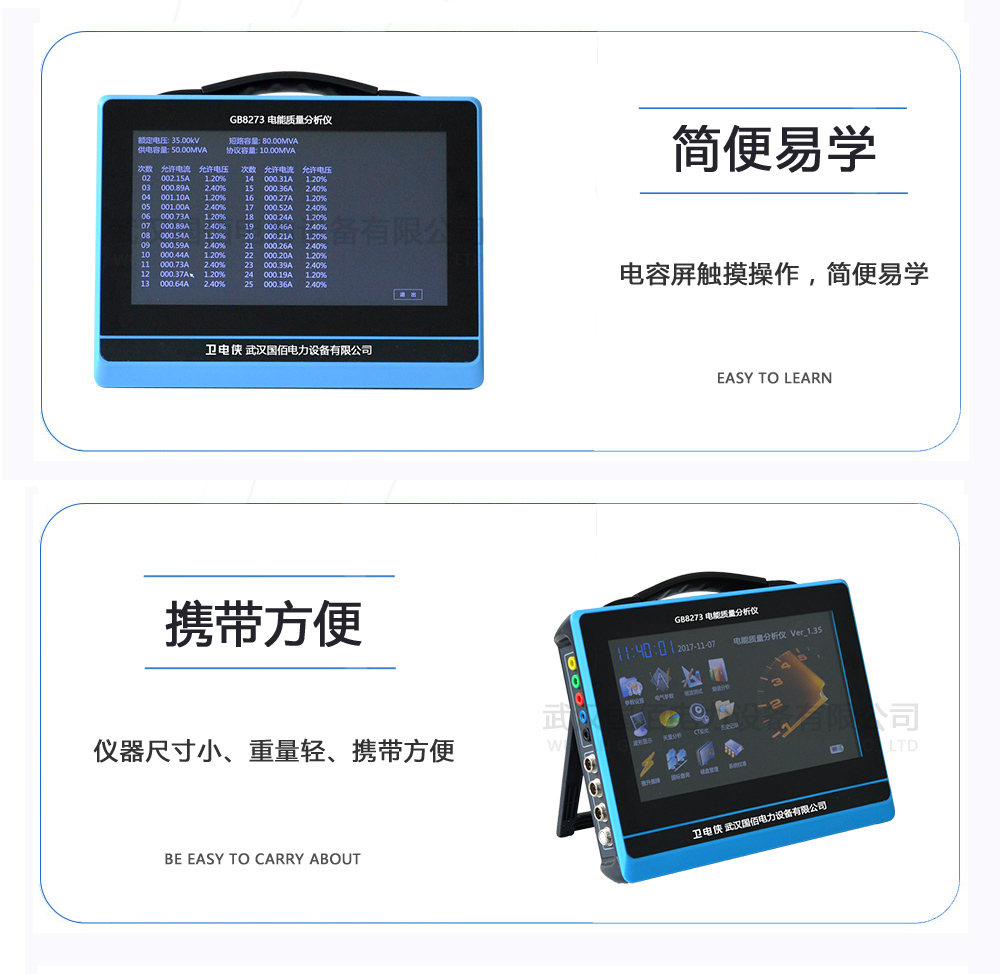

15)  電容屏觸摸操作，簡便易學；

16) 支持鼠標操作，適應不同習慣的操作人員；

17) 諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示，一目了然；

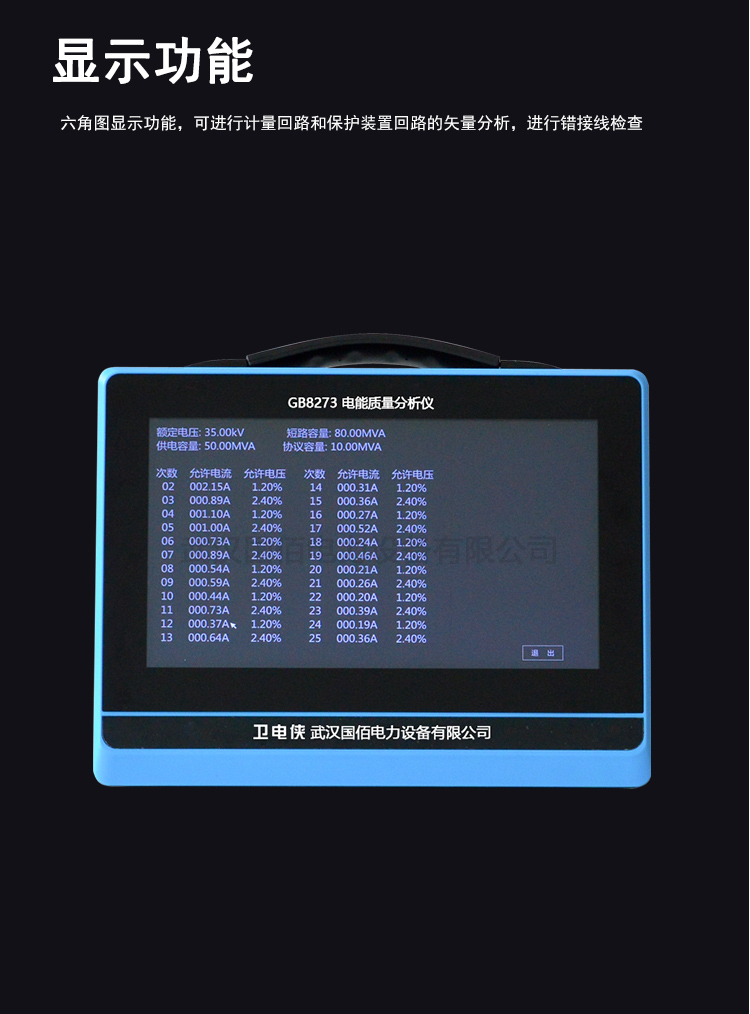

18) 諧波含有率國標查詢功能，可對國標允許值進行查詢；

19) 具有42.5Hz-69Hz的頻率測量范圍，能夠對50、60電力系統進行測量。

20) 數據可以存儲U盤，以便歷史查詢。

21) 可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化情況，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可替代的作用；

22) 分析軟件可按照國標要求生成專業的電能質量分析報表；

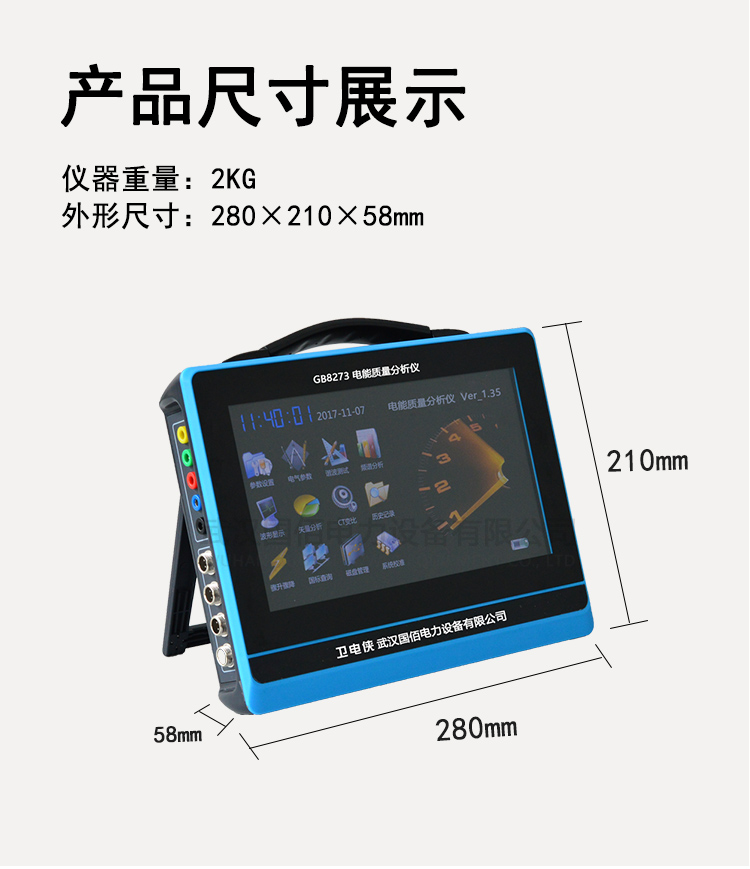

23) 儀器尺寸小、重量輕、攜帶方便；

24) 內置高性能鋰離子電池，自動進入省電模式，可使儀器在無外接電源的情況下持續工作10小時以上，方便現場測試；
