產品簡介 Product Introduction

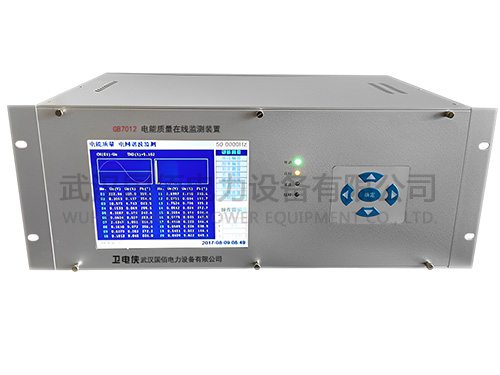

GB7012電能質量在線監測裝置配備彩色液晶顯示器，就地實時顯示電能質量各項指標的數據、波形圖、頻譜圖、矢量圖。配備高性能固態硬盤替代傳統機械硬盤，大大提高了數據存儲的安全性和穩定性。采用了軟硬件相結合的鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。

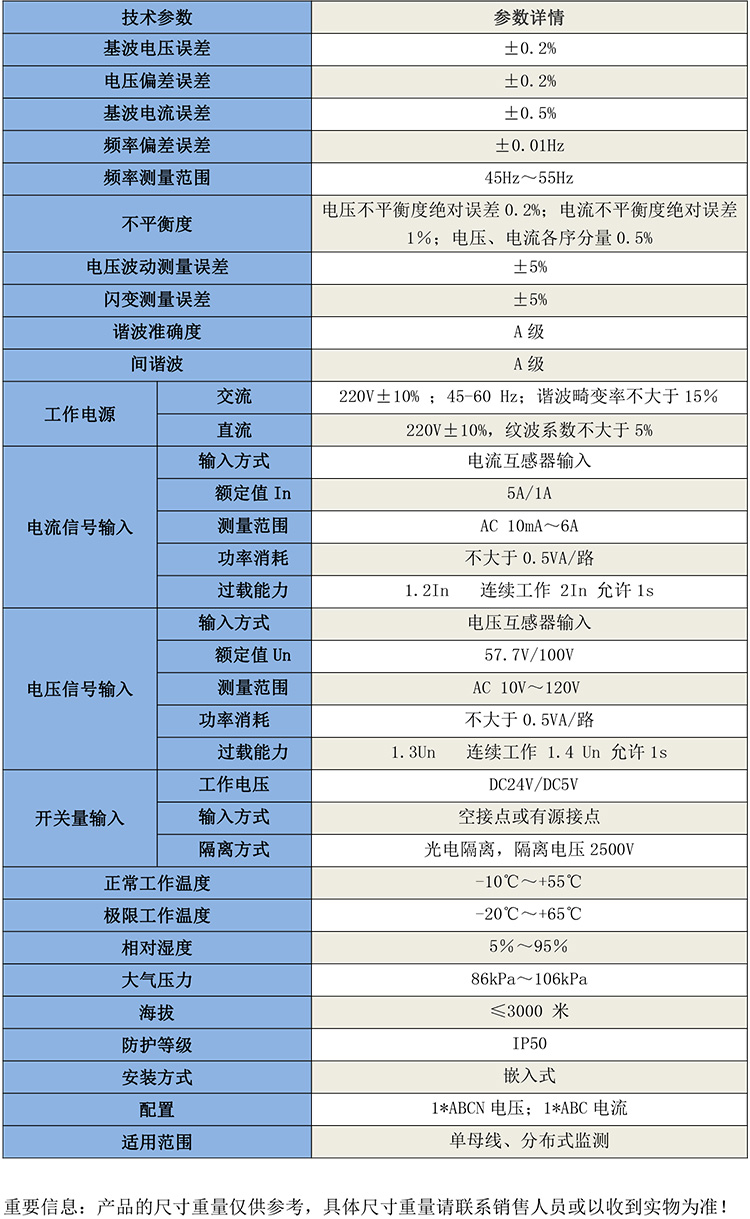

產品參數 Product Parameters

優勢特點 Advantage characteristics

1) 嵌入式硬件結構平臺：采用高性能雙核CPU, ARM核心板+32位浮點數字信號處理器（DSP）作為電能質量分析的核心，功能合理分散，結構緊湊，易于擴展，實現高性能、高可靠性、免風扇的整機一體化工業級設計，可長時間連續掛網運行。

2) 先進可靠的軟件平臺：采用LINUX嵌入式操作系統作為軟件平臺，全部軟件采用C++ 高級語言編程，保證了系統的高可靠性和高移植性。

3) 高精度數據采集系統：DSP數據采集部分采用同步采樣的16位高速A/D轉換器，采集精度高，實測精度達到電能質量監測指標國家標準A級的要求。

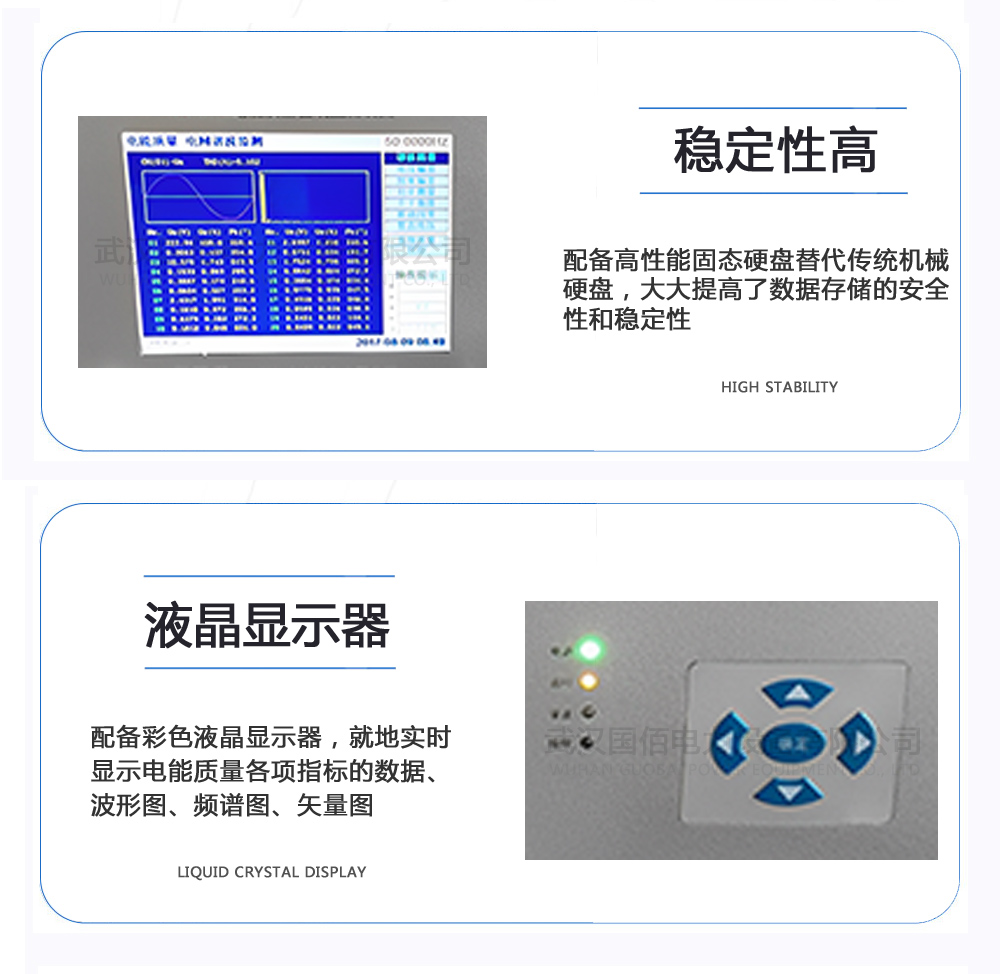

4) 配備彩色液晶顯示器，就地實時顯示電能質量各項指標的數據、波形圖、頻譜圖、矢量圖。

5) 配備高性能固態硬盤替代傳統機械硬盤，大大提高了數據存儲的安全性和穩定性。

6) 采用了軟硬件相結合的鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。

7) 核心硬件采用四層印刷電路板（PCB）工藝和SMT工藝，硬件可靠性和電磁兼容能力達到國內先進水平，達到了國標對電能質量監測儀器的EMC的要求。

8) 強大的通訊接口：儀器配置了2個100Mbps工業以太網口，還配置有2個USB通訊接口，2個RS485串行口，可選擇多種通訊方式與遠方管理中心交互數據。

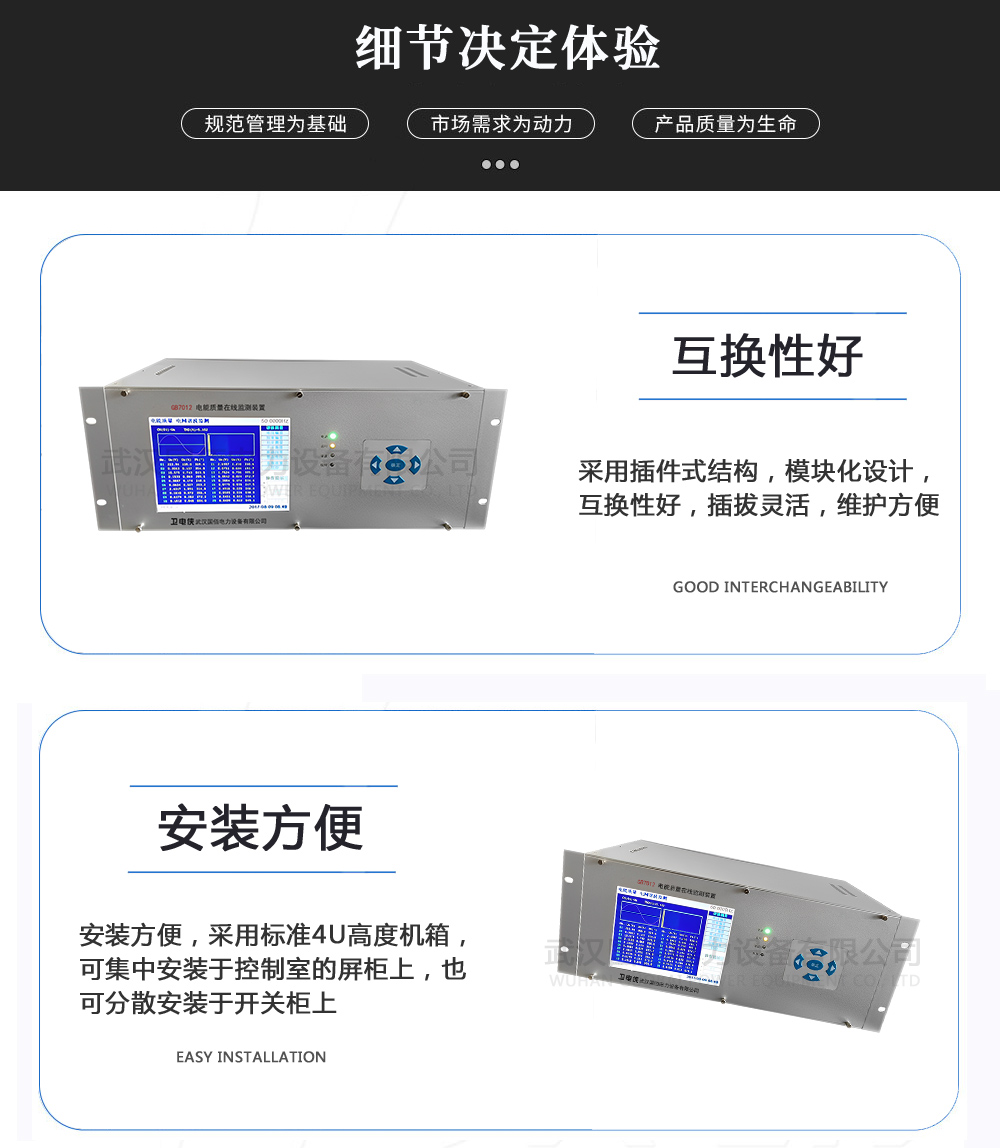

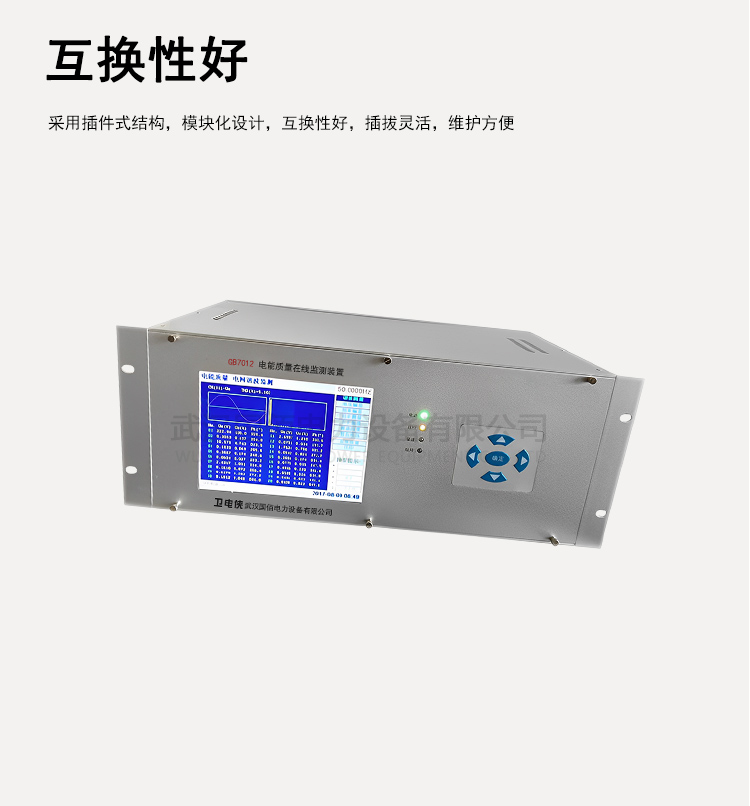

9) 采用插件式結構，模塊化設計，互換性好，插拔靈活，維護方便。

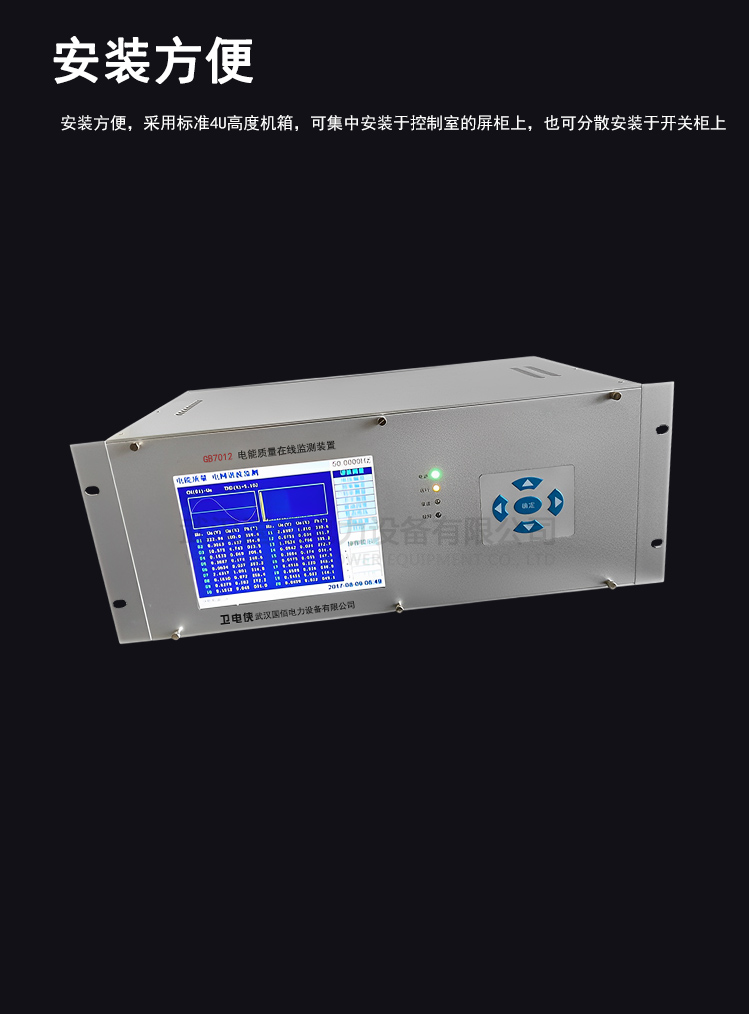

10) 安裝方便，采用標準4U高度機箱，可集中安裝于控制室的屏柜上，也可分散安裝于開關柜上。
