產品簡介 Product Introduction

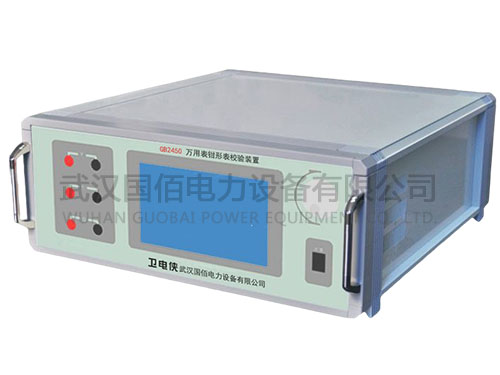

GB2450萬用表鉗形表校驗裝置是按照檢定規程 JJG124-2005《電流表、電壓表、功率表和電阻表檢定規程》、JJF1587-2016《數字多用表校準規范》的要求而設計的 0.05(0. 1)級單相交流和直流標準裝置。

源的信號部分采用 DSP 和 16 位高速數模轉換器組成可控制的正弦波、畸變波信號源。顯示器采用 5.7 英寸 TFT 彩色液晶屏，顯示清晰亮麗。電路設計完善、運行可靠、操作方便。

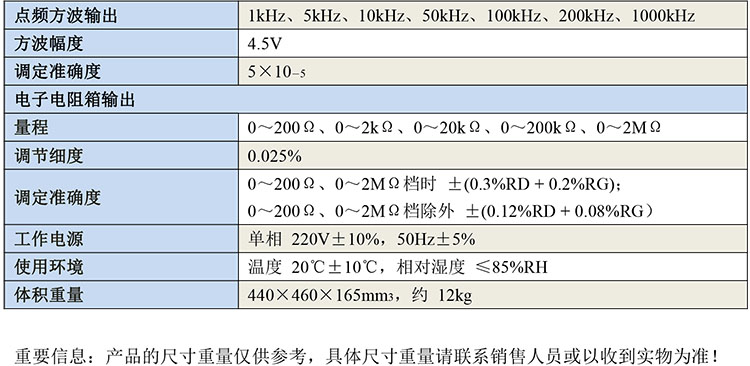

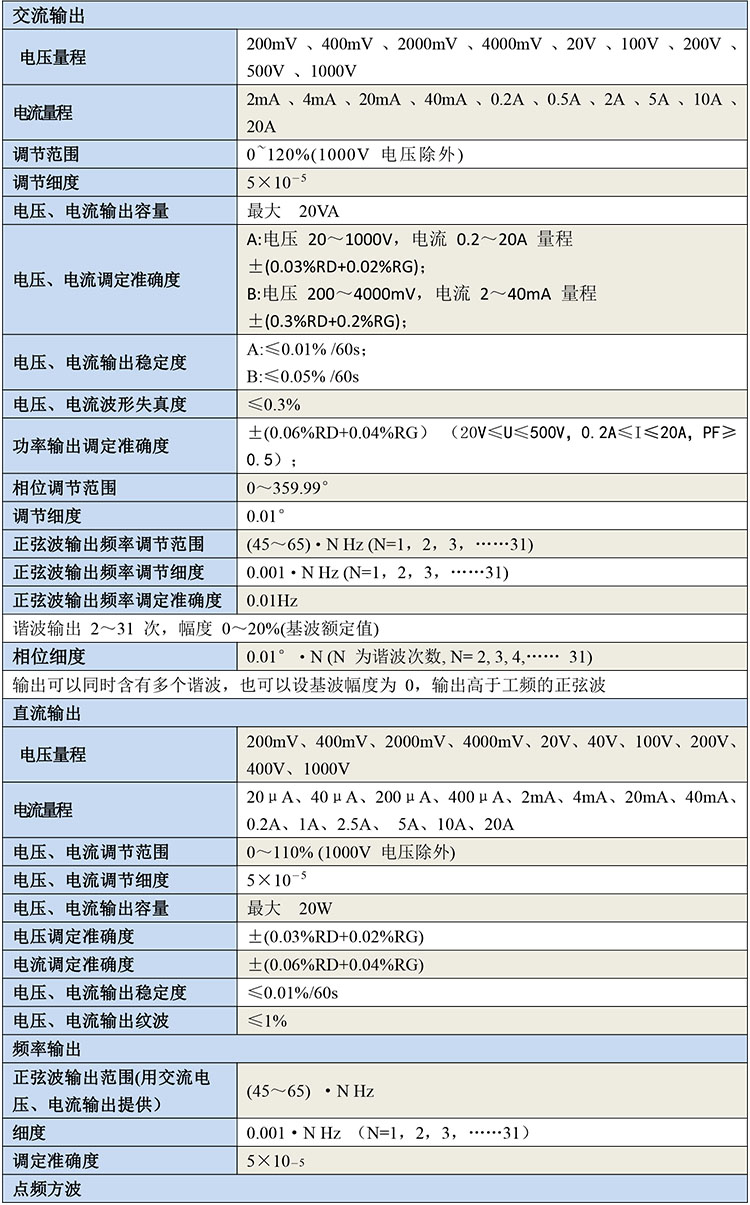

產品參數 Product Parameters

優勢特點 Advantage characteristics

1) 裝置由單相交流電壓標準源、電流標準源和直流電壓標準源、電流標準源所組成。

2) 有校準功能，即能根據外接標準的示值，修正標準源的輸出值。

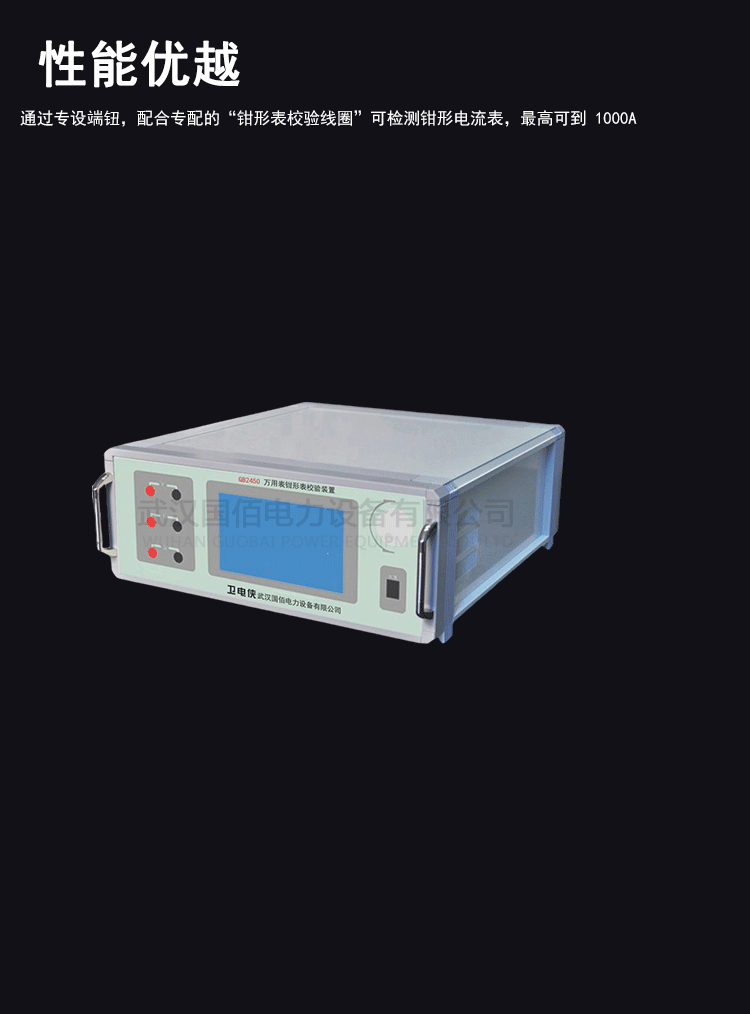

3) 通過專設端鈕，配合專配的“鉗形表校驗線圈”可檢測鉗形電流表，最高可到 1000A。

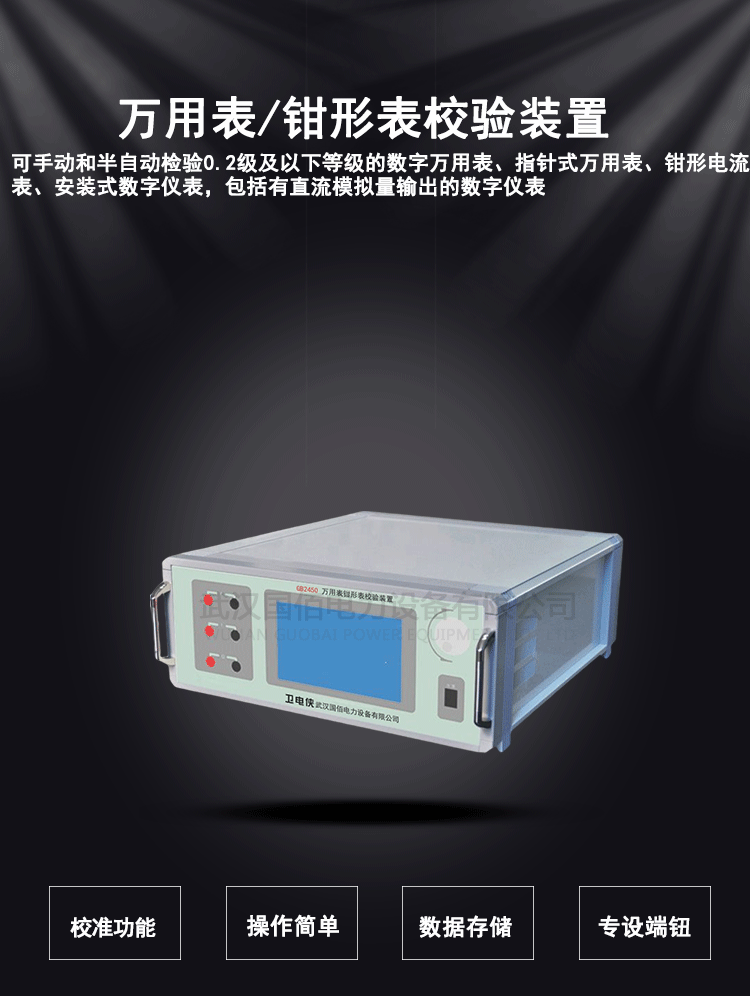

4) 可手動和半自動檢驗 0.2 級及以下等級的數字萬用表、指針式萬用表、鉗形電流表、安裝式數字儀表，包括有直流模擬量輸出的數字儀表。

5) 可手動檢驗電力系統中 0.5 級及以下各種單相交流工頻指示表，如電壓表、 電流表、功率表、頻率表以及各種直流電表。

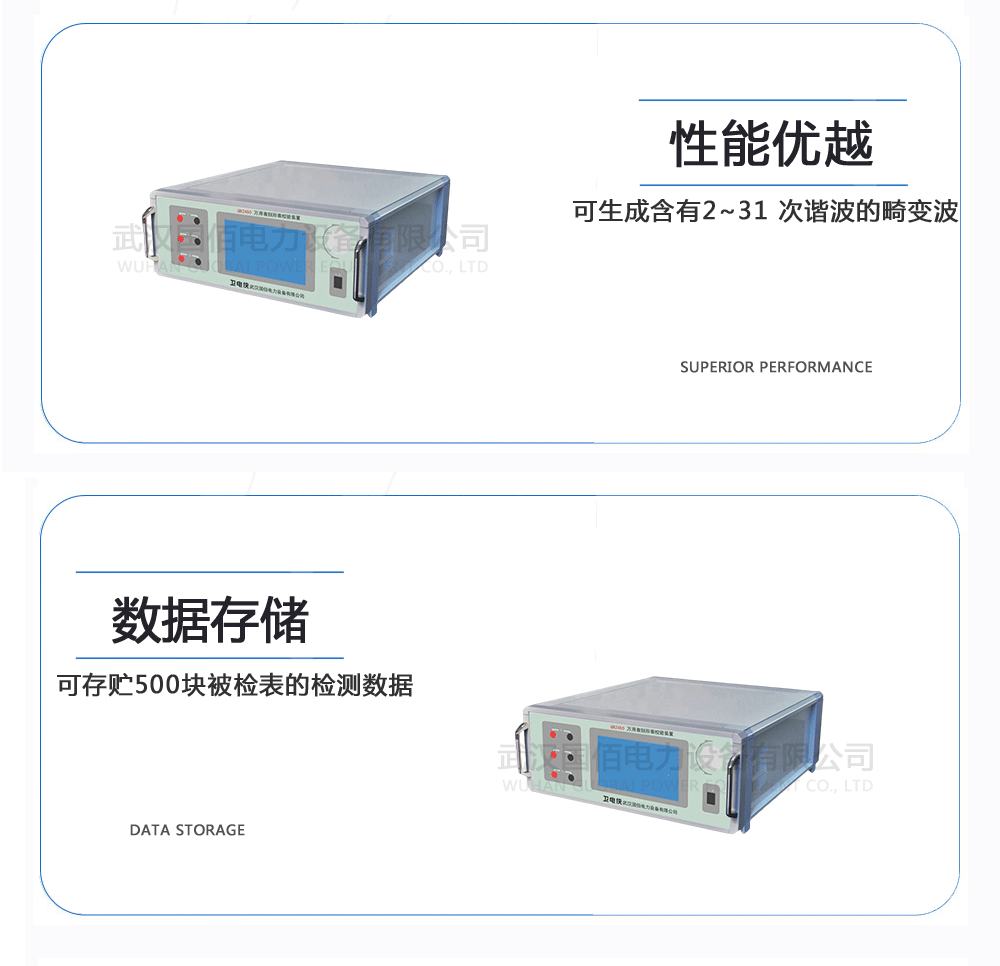

6) 可生成含有2~31 次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。

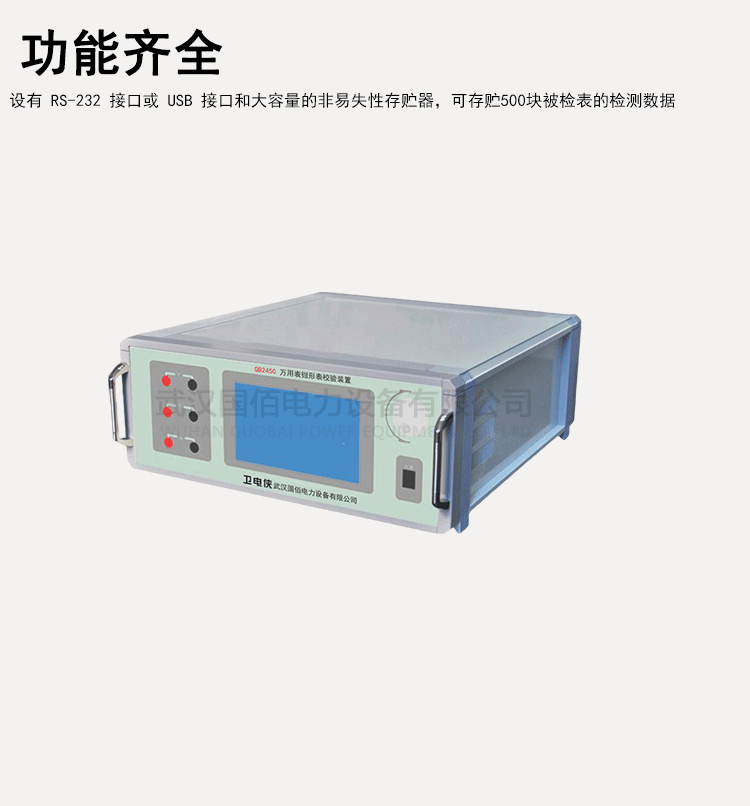

7) 設有 RS-232 接口或 USB 接口和大容量的非易失性存貯器，可存貯500塊被檢表的檢測數據。

8) 通過上位機軟件，由 PC 控制本裝置可進行自動和手動檢驗，并對結果進行處理和管理。
