產品簡介 Product Introduction

在輸電線路的線路工頻參數測試工作中，主要測試項目是線路工頻阻抗值，該參數測試的準確與否，直接影響到繼電保護整定值的正確計算等重要工作，關系到電網的安全運行。輸電線路的工頻參數包括正序、零序阻抗和正序、零序電容以及同桿架設或平行架設導線間的耦合電容和互感等，這些參數是進行電力系統潮流計算、短路電流計算、繼電保護整定計算、選擇電力系統運行方式、建立電力系統數學模型時的必備參數。線路參數雖可用理論計算方法求得，但因現場眾多因素的影響，通過理論計算得到的輸電線路工頻參數與現場實測參數會有一些偏差，故工程上要求對新架設及改造后的高壓輸電線路進行工頻參數的測量。

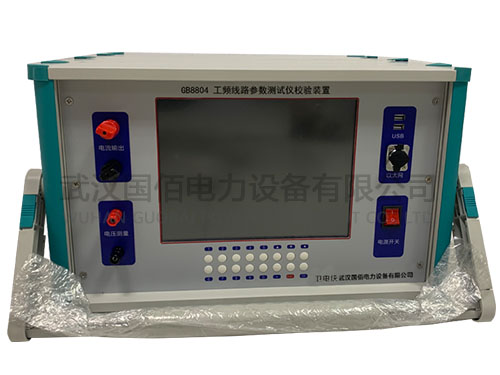

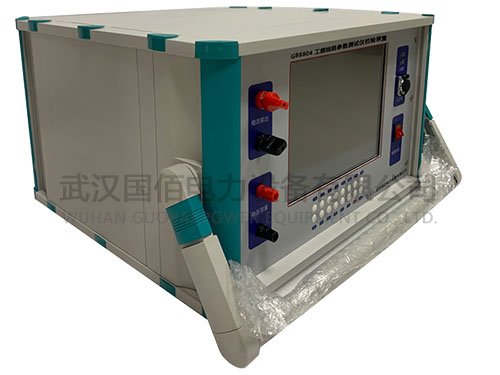

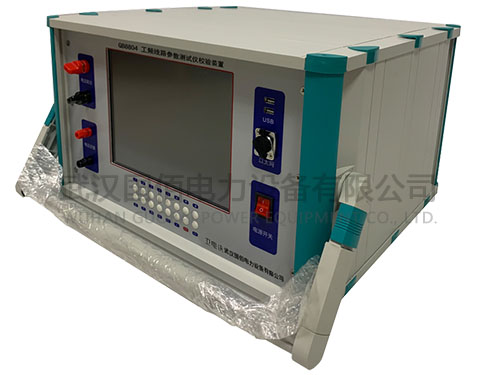

針對工頻線路參數測試儀的工作特性和現有校驗方法的不足，我司設計研制了GB8804工頻線路參數測試儀校驗裝置，可有效開展對目前市場上主流的工頻線路參數測試儀的校準與檢測工作。是針對目前市場上主流的工頻線路參數測試儀的零序阻抗、零序電容、正序阻抗、正序電容等測量性能進行校準檢定的專用裝置。

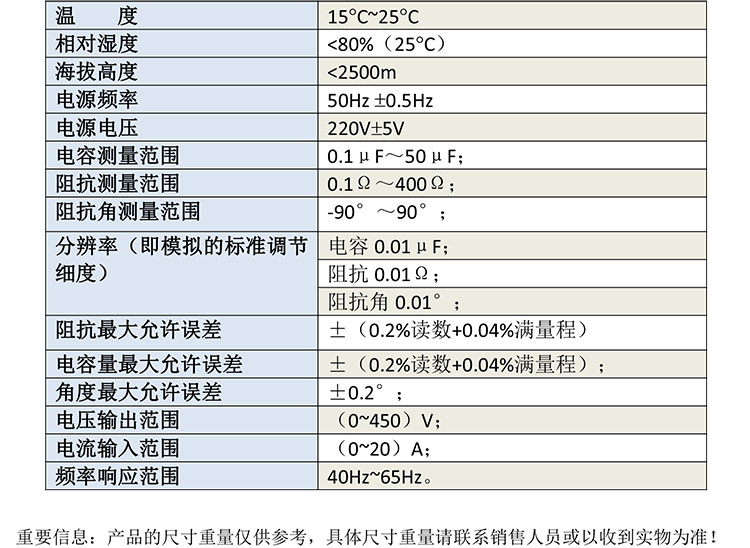

產品參數 Product Parameters

優勢特點 Advantage characteristics

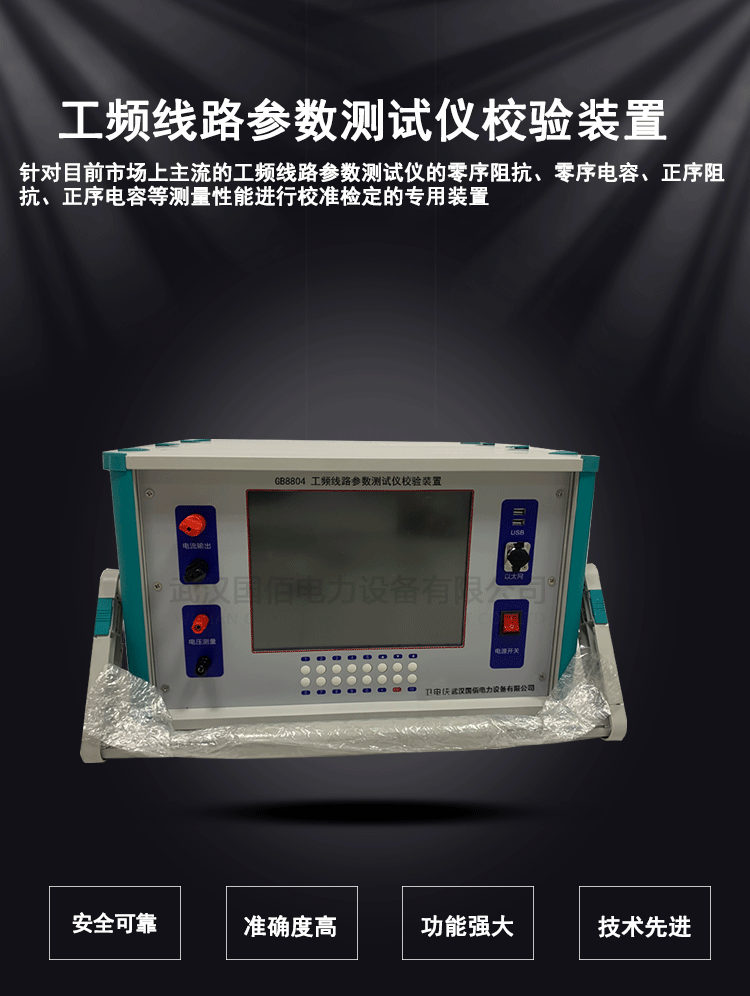

1) 是針對目前市場上主流的工頻線路參數測試儀的零序阻抗、零序電容、正序阻抗、正序電容等測量性能進行校準檢定的專用裝置。

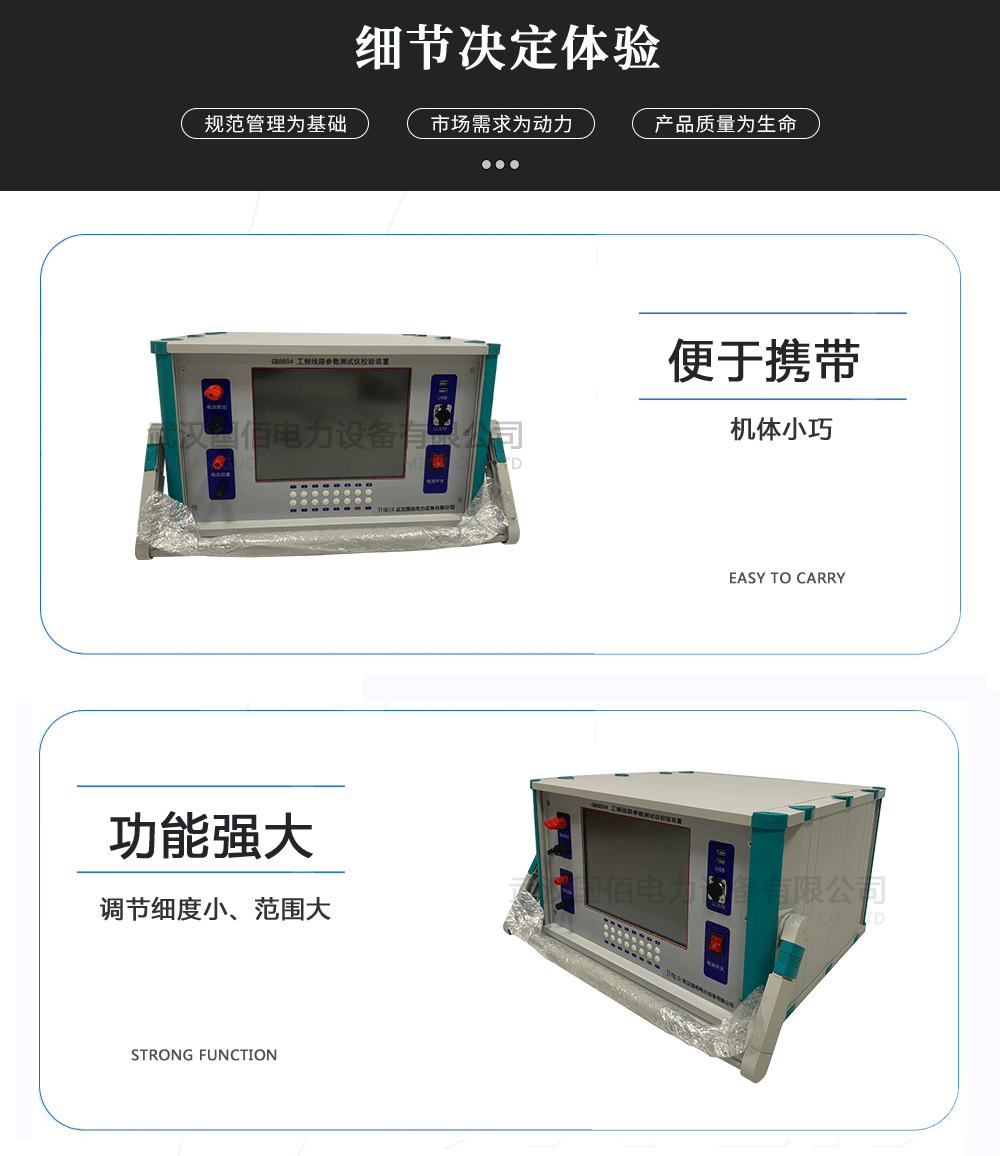

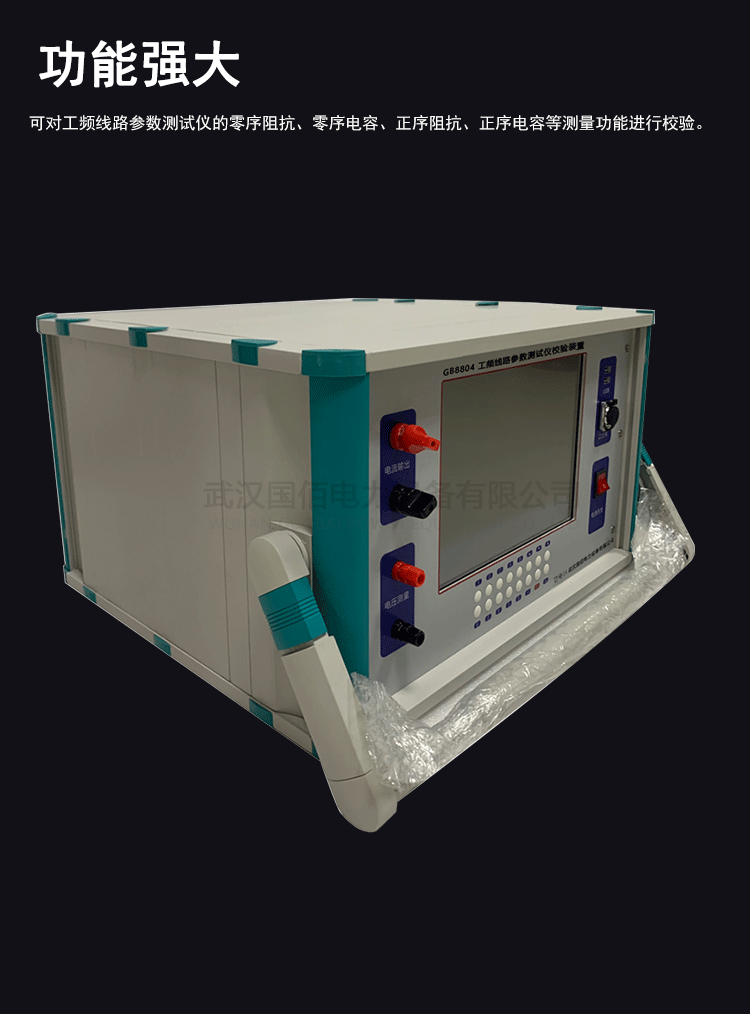

2)  校驗裝置可對工頻線路參數測試儀的零序阻抗、零序電容、正序阻抗、正序電容等測量功能進行校驗。阻抗值、阻抗角和電容量準確度高，量值連續可調，調節細度小、范圍大。

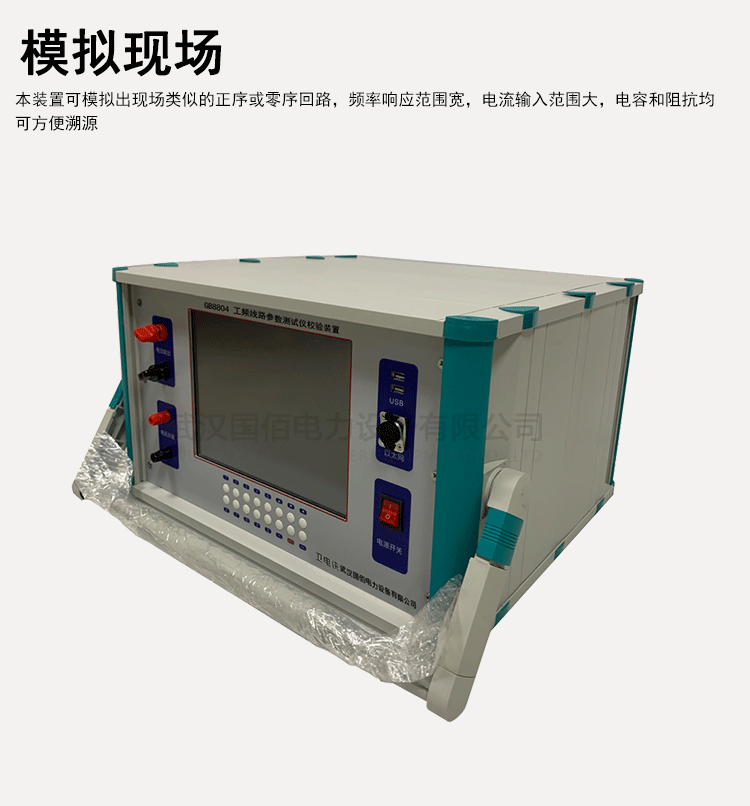

3) 本裝置可模擬出現場類似的正序或零序回路，頻率響應范圍寬，電流輸入范圍大，電容和阻抗均可方便溯源。

4) 校驗裝置分為上位機和下位機兩大部分，兩部分通過RS-232串口通信。上位機以PC機人機交互方式給用戶提供友好的控制界面，用于選擇校驗的內容、方式、參數等；下位機是響應上位機各種命令參數、實施校驗工作的具體部件。性能穩定，軟硬件設計思路新穎，針對性強。操作界面友好。
