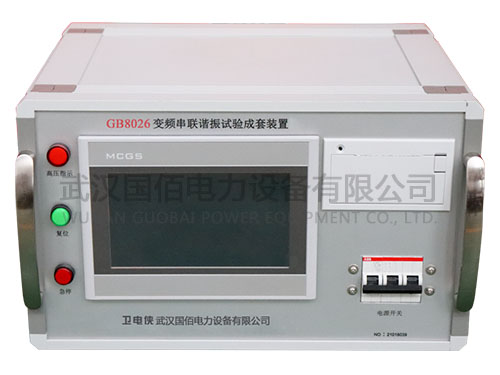

產品簡介 Product Introduction

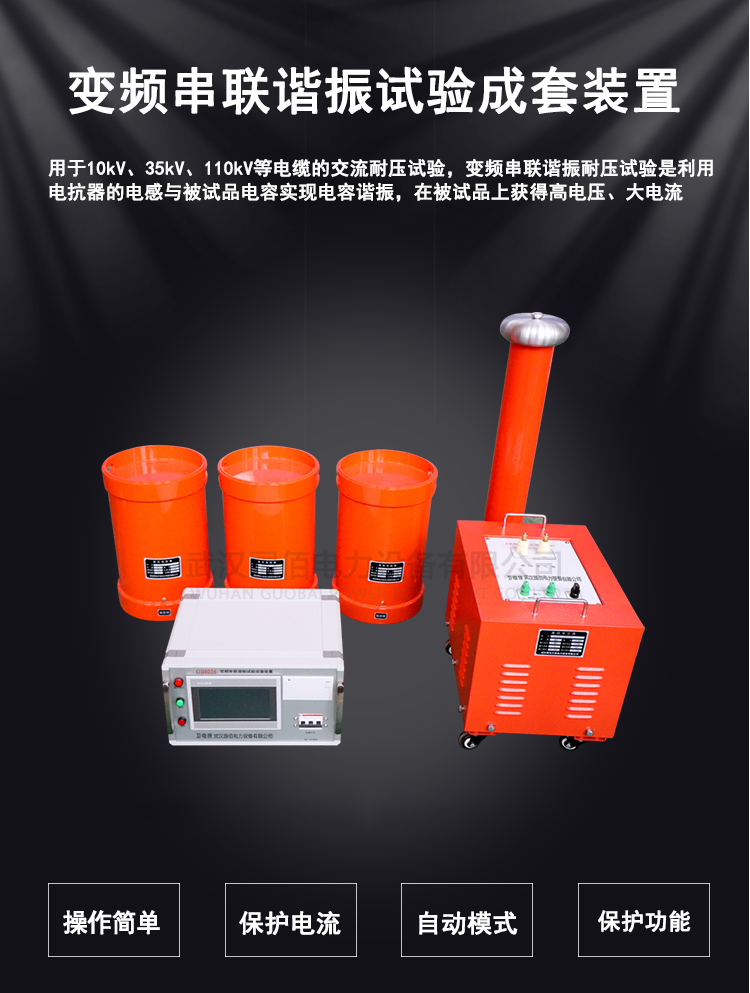

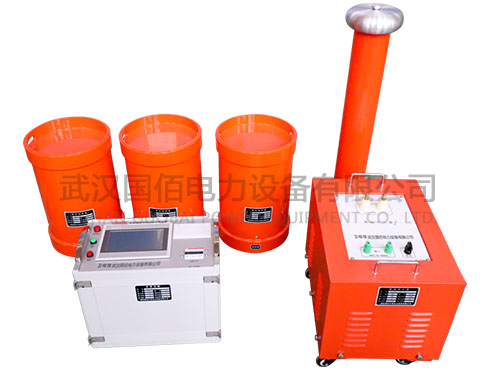

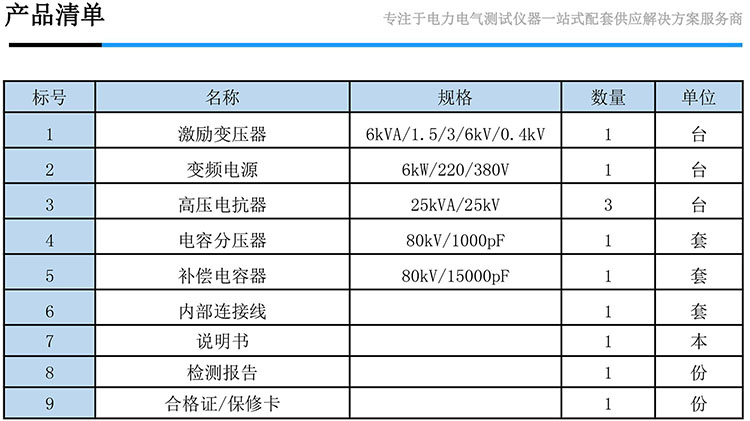

GB8026變頻串聯諧振試驗成套裝置用于10kV、35kV等電纜的交流耐壓試驗，變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流。電纜交流耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器、電容分壓器組成。

產品別稱：串聯諧振耐壓特性測試儀、交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、耐壓諧振裝置、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備

適用范圍 Scope of Application

1、10kV/300mm2，長度1.5km電纜的交流耐壓試驗，電容量≤0.563uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、35kV/300mm2，長度0.4km電纜的交流耐壓試驗，電容量≤0.078uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

3、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。

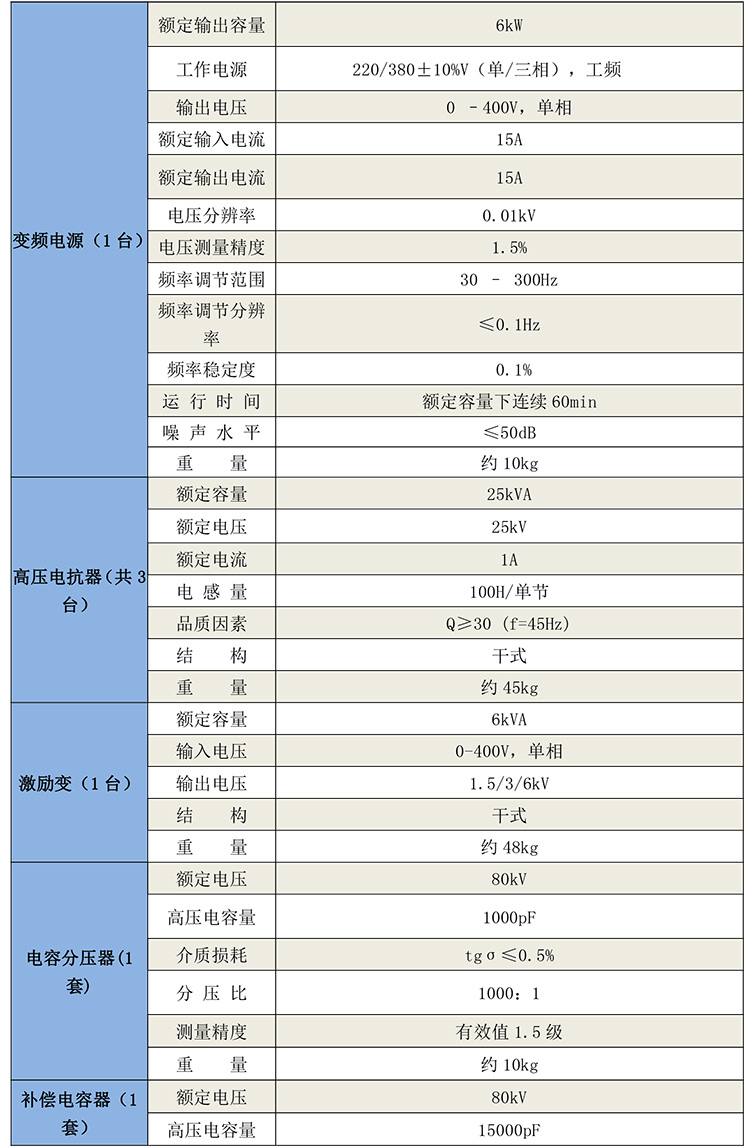

產品參數 Product Parameters

優勢特點 Advantage characteristics

1、操作簡單：自動調諧（自動尋找諧振點）、自動試驗（自動尋找諧振點和自動升壓）和手動試驗（手動尋找諧振點和手動升壓）三種模式適應不同試驗要求。

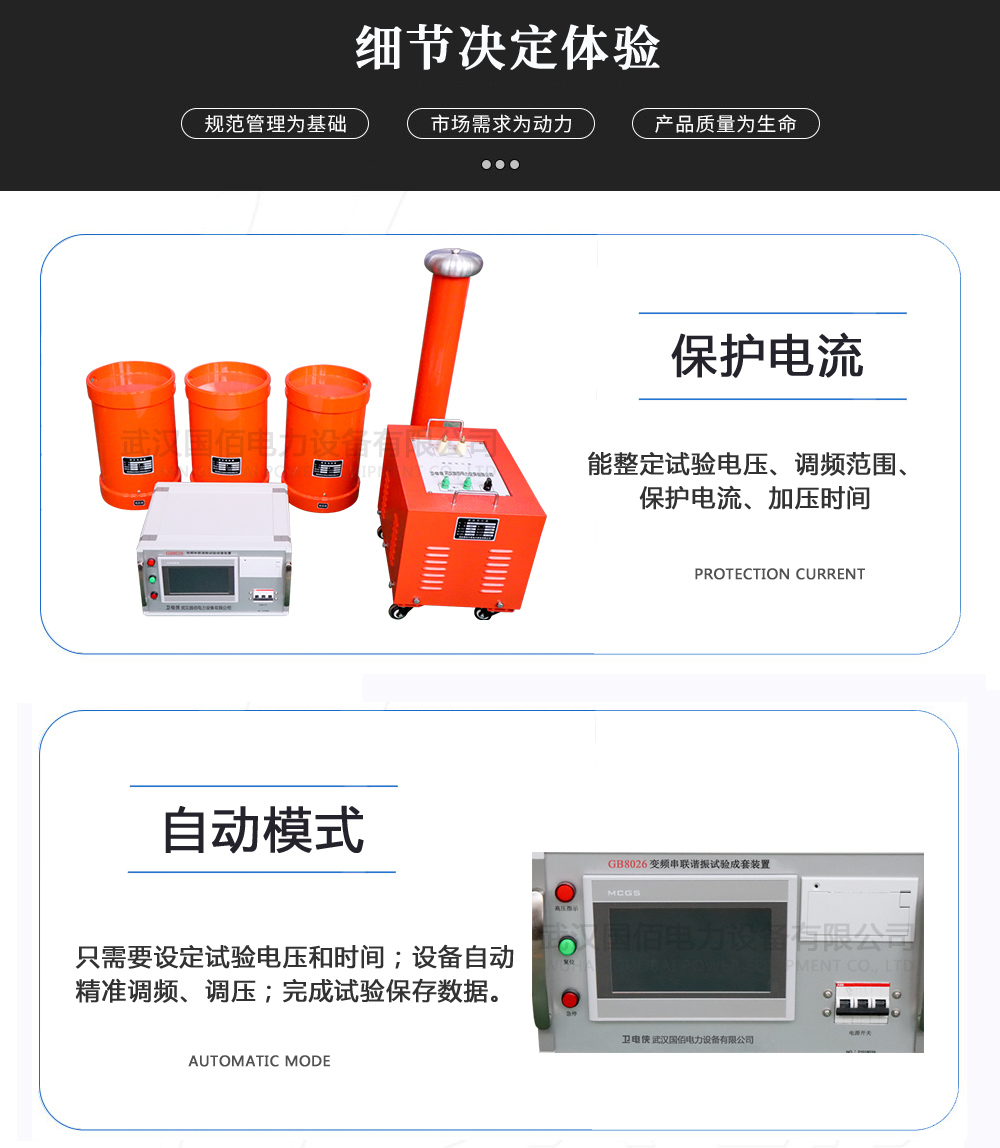

2、能整定試驗電壓、調頻范圍、保護電流、加壓時間。

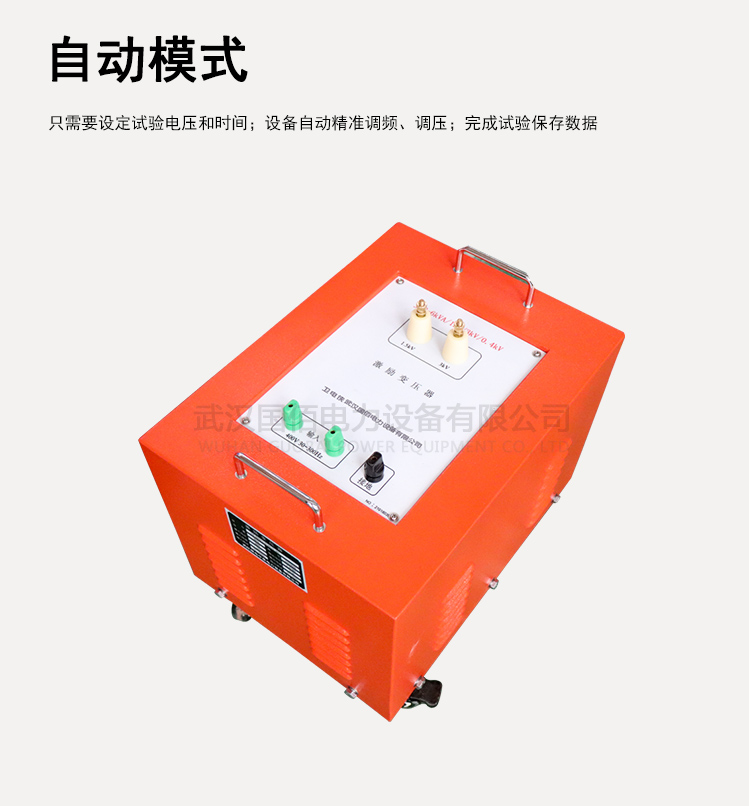

3、自動模式：只需要設定試驗電壓和時間；設備自動精準調頻、調壓；完成試驗保存數據。

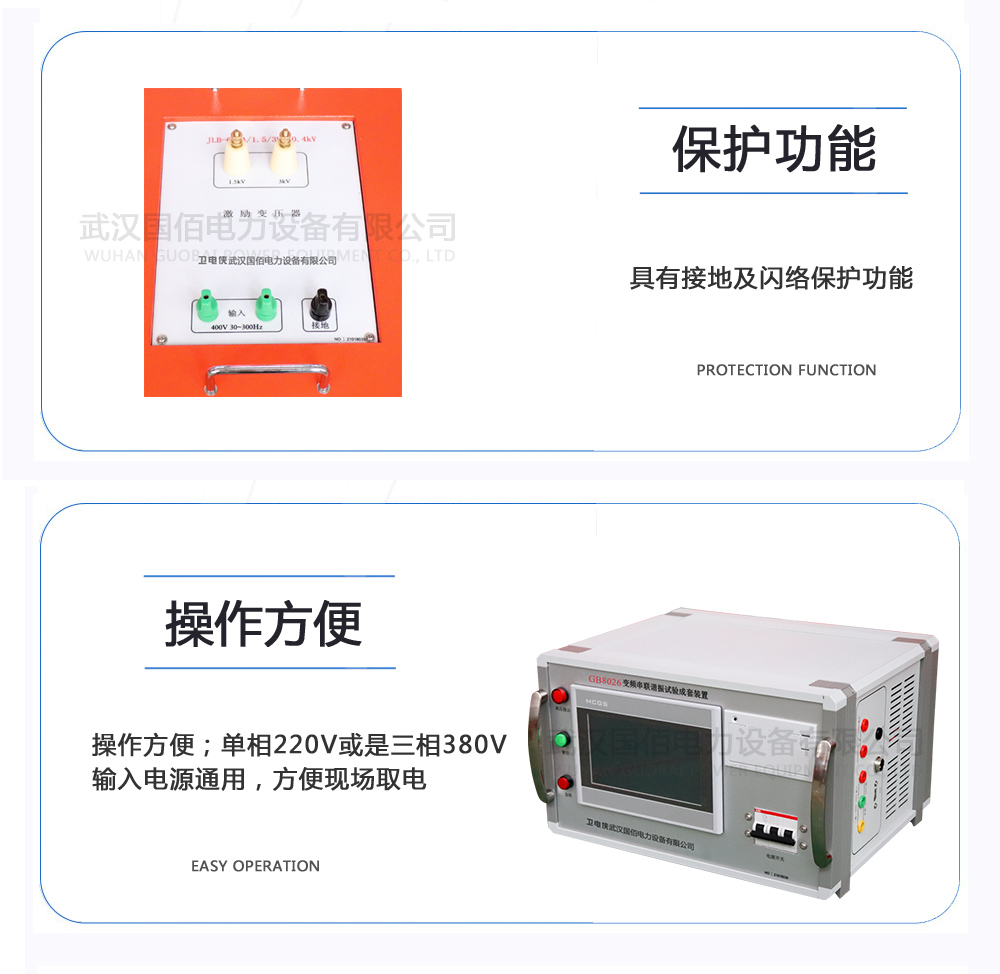

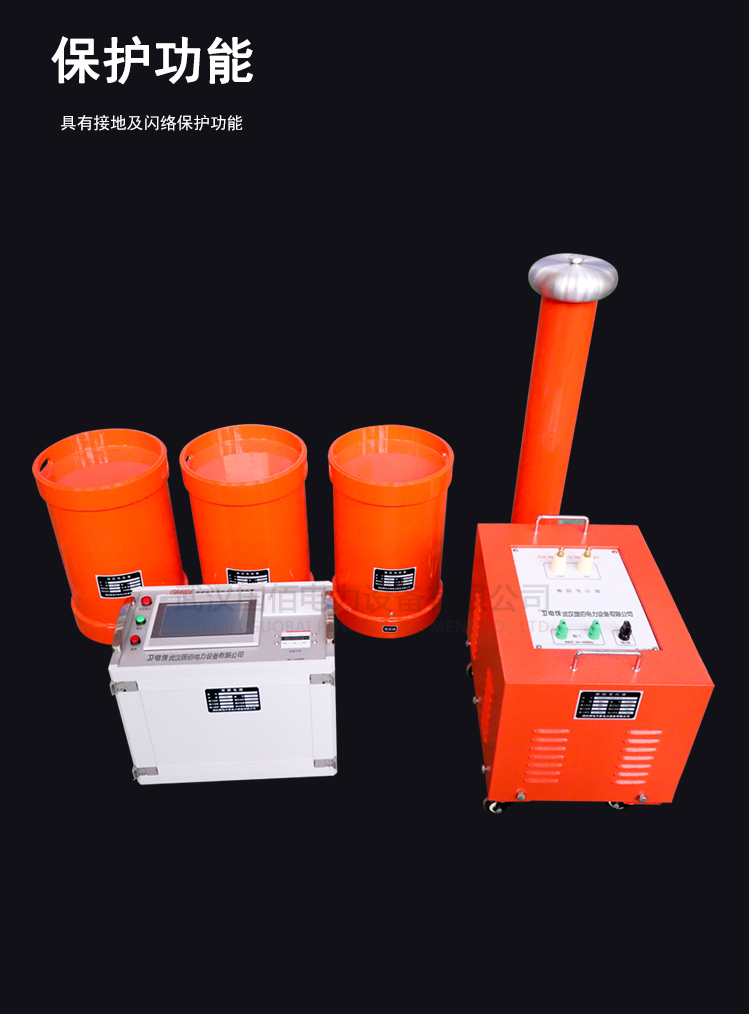

4、具有接地及閃絡保護功能。

5、能自動跟蹤電網電壓的變化，實時調節電壓，使高壓電壓保持穩定。

6、操作方便；單相220V或是三相380V輸入電源通用，方便現場取電。

7、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。

8、配置靈活：電抗器可串/并聯使用，滿足不同試品要求，實現一機多用，性價比高。
